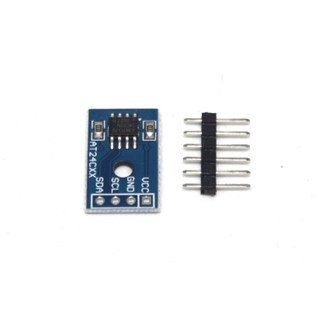

Module EEPROM AT24C02 I2C

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
10.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Module EEPROM AT24C02 giao tiếp I2C (256 byte)

Module EEPROM AT24C02 lưu 256 byte dữ liệu không mất khi tắt nguồn qua I2C: ghi xóa tới 1 triệu lần, lưu được 40 năm. Dùng lưu cài đặt, mật khẩu, bộ đếm, hiệu chuẩn cảm biến cho vi điều khiển.

Thông số kỹ thuật

Thông sốGiá trị
ICAT24C02 (2 Kbit = 256 byte)
Điện áp2.7 – 5.5V
Giao tiếpI2C, địa chỉ 0x50 – 0x57 (chân A0 – A2)
Ghi xóa1.000.000 lần
Lưu trữ40 năm
Chân WPChống ghi (nối GND để ghi được)

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
SDA / SCLI2C
WPChống ghi
A0 – A2Chọn địa chỉ

Code mẫu 1: Arduino Uno ghi / đọc EEPROM

Mở Serial: mỗi lần nhấn reset, số lần khởi động tăng thêm 1 (được lưu trong EEPROM).

ModuleVCCGNDSDASCL
Arduino Uno5VGNDA4A5
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · at24c02_eeprom_uno.ino
// EEPROM AT24C02 (256 byte): ghi chuỗi rồi đọc lại - Arduino Uno, Serial 9600 baud
#include <Wire.h>

const uint8_t ADDR = 0x50;

void ghiByte(uint8_t o, uint8_t v) {
  Wire.beginTransmission(ADDR); Wire.write(o); Wire.write(v); Wire.endTransmission();
  delay(5);                           // Thời gian ghi của EEPROM
}

uint8_t docByte(uint8_t o) {
  Wire.beginTransmission(ADDR); Wire.write(o); Wire.endTransmission();
  Wire.requestFrom(ADDR, (uint8_t)1);
  return Wire.read();
}

void setup() {
  Serial.begin(9600);
  Wire.begin();
  uint8_t solan = docByte(0);           // Ô 0: đếm số lần khởi động (giữ khi mất điện)
  ghiByte(0, solan + 1);
  Serial.print("So lan khoi dong (luu trong EEPROM): ");
  Serial.println(solan + 1);

  const char* chuoi = "MShop EEPROM";
  for (uint8_t i = 0; chuoi[i]; i++) ghiByte(10 + i, chuoi[i]);
  ghiByte(10 + strlen(chuoi), 0);
  Serial.print("Doc lai: ");
  for (uint8_t i = 10; ; i++) { char c = docByte(i); if (!c) break; Serial.print(c); }
  Serial.println();
}

void loop() {}

Code mẫu 2: ESP32 ghi / đọc EEPROM

ModuleVCCGNDSDASCL
ESP323.3VGNDGPIO21GPIO22
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · at24c02_eeprom_esp32.ino
// EEPROM AT24C02 (256 byte): ghi chuỗi rồi đọc lại - ESP32, Serial 115200 baud
#include <Wire.h>

const uint8_t ADDR = 0x50;

void ghiByte(uint8_t o, uint8_t v) {
  Wire.beginTransmission(ADDR); Wire.write(o); Wire.write(v); Wire.endTransmission();
  delay(5);                           // Thời gian ghi của EEPROM
}

uint8_t docByte(uint8_t o) {
  Wire.beginTransmission(ADDR); Wire.write(o); Wire.endTransmission();
  Wire.requestFrom(ADDR, (uint8_t)1);
  return Wire.read();
}

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  uint8_t solan = docByte(0);           // Ô 0: đếm số lần khởi động (giữ khi mất điện)
  ghiByte(0, solan + 1);
  Serial.print("So lan khoi dong (luu trong EEPROM): ");
  Serial.println(solan + 1);

  const char* chuoi = "MShop EEPROM";
  for (uint8_t i = 0; chuoi[i]; i++) ghiByte(10 + i, chuoi[i]);
  ghiByte(10 + strlen(chuoi), 0);
  Serial.print("Doc lai: ");
  for (uint8_t i = 10; ; i++) { char c = docByte(i); if (!c) break; Serial.print(c); }
  Serial.println();
}

void loop() {}

Mẹo khi sử dụng

  • Ghi theo trang tối đa 8 byte/lần với AT24C02.
  • Tránh ghi liên tục cùng 1 ô trong vòng lặp (giới hạn số lần ghi).
