Module Encoder đo tốc độ động cơ

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
15.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

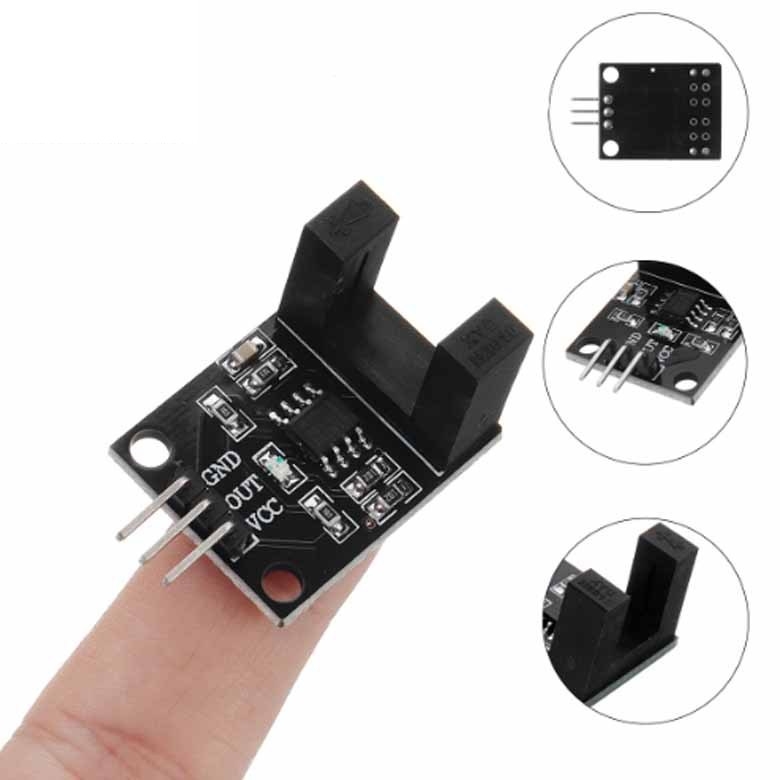

Module encoder đo tốc độ động cơ (cảm biến quang khe hở 10mm, LM393)

Module cảm biến quang khe hở dùng với đĩa encoder gắn trên trục động cơ: mỗi lần lỗ đĩa đi qua khe, ngõ ra đổi mức. Đếm xung để tính tốc độ quay, quãng đường cho xe robot, đo vòng quay, đếm vật đi qua khe.

Thông số kỹ thuật

Thông sốGiá trị
Khe hở10 mm
IC so sánhLM393 (tín hiệu vuông sạch)
Điện áp3.3 – 5V
Ngõ raSố: HIGH khi bị chắn, LOW khi thông
Đèn báoSáng khi ngõ ra mức thấp
Lỗ bắt vítCách nhau 11 mm
Kích thước PCB24 × 21 mm

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
DO (D0)Ngõ ra số
AONgõ ra analog (một số bản)

Code mẫu 1: Arduino Uno đo vòng/phút

Sửa SO_LO theo số lỗ của đĩa encoder bạn dùng.

ModuleVCCGNDDO
Arduino Uno5VGNDD2 (ngắt)
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · slot_encoder_speed_uno.ino
// Module encoder khe hở đo tốc độ động cơ (đĩa 20 lỗ) - Arduino Uno, Serial 9600 baud
#define DO_PIN 2
const int SO_LO = 20;                 // Số lỗ trên đĩa encoder

volatile unsigned long xung = 0;
void demXung() { xung++; }

void setup() {
  Serial.begin(9600);
  pinMode(DO_PIN, INPUT);
  attachInterrupt(digitalPinToInterrupt(DO_PIN), demXung, RISING);
  Serial.println("Encoder khe ho - MShop");
}

void loop() {
  static unsigned long tong = 0;
  noInterrupts();
  unsigned long n = xung;
  xung = 0;
  interrupts();
  tong += n;
  float vongPhut = n * 60.0 / SO_LO;     // Đếm trong 1 giây
  Serial.print("Toc do: ");
  Serial.print(vongPhut, 0);
  Serial.print(" vong/phut  |  Tong xung: ");
  Serial.println(tong);
  delay(1000);
}

Code mẫu 2: ESP32 đo vòng/phút

ModuleVCCGNDDO
ESP323.3VGNDGPIO27
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · slot_encoder_speed_esp32.ino
// Module encoder khe hở đo tốc độ động cơ (đĩa 20 lỗ) - ESP32, Serial 115200 baud
#define DO_PIN 27
const int SO_LO = 20;                 // Số lỗ trên đĩa encoder

volatile unsigned long xung = 0;
void IRAM_ATTR demXung() { xung++; }

void setup() {
  Serial.begin(115200);
  pinMode(DO_PIN, INPUT);
  attachInterrupt(digitalPinToInterrupt(DO_PIN), demXung, RISING);
  Serial.println("Encoder khe ho - MShop");
}

void loop() {
  static unsigned long tong = 0;
  noInterrupts();
  unsigned long n = xung;
  xung = 0;
  interrupts();
  tong += n;
  float vongPhut = n * 60.0 / SO_LO;     // Đếm trong 1 giây
  Serial.print("Toc do: ");
  Serial.print(vongPhut, 0);
  Serial.print(" vong/phut  |  Tong xung: ");
  Serial.println(tong);
  delay(1000);
}

Mẹo khi sử dụng

  • Đĩa encoder phải nằm giữa khe, không cọ vào thân cảm biến.
  • Xe 2 bánh: dùng 2 module, mỗi bánh 1 chân ngắt (Uno: D2, D3).
