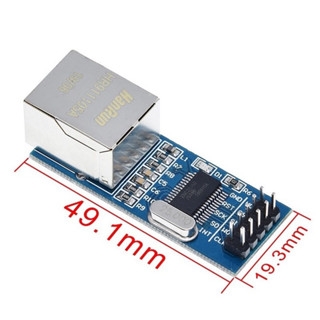

Module ENC28J60 (Microchip) kết nối mạng LAN qua dây, giao tiếp SPI, bộ đệm 8KB, có sẵn cổng RJ45 và thạch anh 25MHz. Giá rẻ, nhỏ gọn, dùng với Arduino, ESP8266, STM32 để làm web server, gửi dữ liệu MQTT/HTTP.
| Thông số | Giá trị |
|---|---|
| Chip | ENC28J60-I/SO |
| Nguồn | 3.3V |
| Giao tiếp | SPI (tới 20 MHz) |
| Bộ đệm | 8 KB |
| Cổng | RJ45 HR911105A (có biến áp) |
| Kích thước | 56 × 34 mm |
| Chân | Chức năng |
|---|---|
| VCC / GND | Nguồn 3.3V |
| CS | Chọn chip |
| SCK / SI / SO | SPI |
| RESET / INT | Reset / ngắt (không bắt buộc) |
Cài thư viện UIPEthernet.
| ENC28J60 | VCC | GND | CS | SCK | SI | SO |
|---|---|---|---|---|---|---|
| Arduino Uno | 3.3V | GND | D10 | D13 | D11 | D12 |
Lưu ý: Module dùng nguồn 3.3V (dòng ~150mA): chân 3.3V của Uno có thể yếu, nên dùng ổn áp AMS1117 3.3V riêng.
Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.
