Module giám sát điện áp và dòng điện DC 3 kênh INA3221 giao tiếp I2C

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
65.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

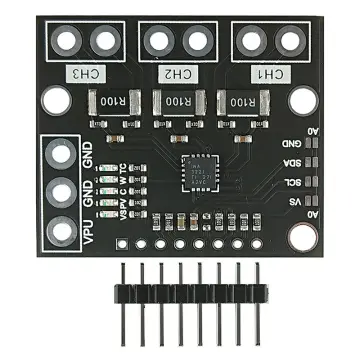

Module giám sát điện áp và dòng điện DC 3 kênh INA3221 giao tiếp I2C

Module INA3221 đo điện áp và dòng điện của 3 kênh độc lập qua một bus I2C, có cảnh báo quá dòng lập trình được. Dùng giám sát nhiều nguồn cùng lúc: pin + tấm pin mặt trời + tải, các đường nguồn 3.3V/5V/12V trong thiết bị, bộ sạc nhiều cổng.

Thông số kỹ thuật

Thông sốGiá trị
ICINA3221, 3 kênh
Điện áp hoạt động2.7 – 5.5V
Điện áp bus đo được0 – 26V mỗi kênh
Điện áp bù (offset)±80 µV tối đa
Sai số độ lợi0.25% tối đa
Shunt0.1Ω mỗi kênh
Giao tiếpI2C, 4 địa chỉ chọn được (mặc định 0x40)
Cảnh báoNgõ ra Warning / Critical lập trình được

Sơ đồ chân

ChânChức năng
VS / GNDNguồn module 2.7 – 5.5V
SCL / SDAI2C
CH1–CH3 (IN+ / IN-)Mắc nối tiếp với tải của từng kênh
WAR / CRI / PV / TCCác ngõ ra cảnh báo (không bắt buộc)

Code mẫu 1: Arduino Uno đo 3 kênh điện áp và dòng điện

Mỗi kênh mắc nối tiếp với tải như ampe kế: nguồn (+) → IN+, IN- → tải (+). Các nguồn phải chung GND với module.

INA3221VSGNDSCLSDA
Arduino Uno5VGNDA5A4
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ina3221_uno.ino
// INA3221 đo điện áp + dòng điện 3 kênh - Arduino Uno, Serial Monitor 9600 baud
// Đọc thẳng thanh ghi, không cần thư viện. Shunt mỗi kênh: 0.1 ohm (R100)
#include <Wire.h>

const uint8_t INA_ADDR = 0x40;
const float R_SHUNT = 0.1;

int16_t docThanhGhi(uint8_t reg) {
  Wire.beginTransmission(INA_ADDR);
  Wire.write(reg);
  Wire.endTransmission();
  Wire.requestFrom(INA_ADDR, (uint8_t)2);
  return (Wire.read() << 8) | Wire.read();
}

void setup() {
  Serial.begin(9600);
  Wire.begin();
  Serial.println("INA3221 - MShop");
  Wire.beginTransmission(INA_ADDR);
  if (Wire.endTransmission() != 0) {
    Serial.println("Khong tim thay INA3221 (0x40), kiem tra day SDA/SCL!");
    while (1) delay(1000);
  }
}

void loop() {
  for (uint8_t k = 0; k < 3; k++) {
    float vShunt = (docThanhGhi(0x01 + 2 * k) >> 3) * 0.04;   // mV (LSB 40uV)
    float vBus = (docThanhGhi(0x02 + 2 * k) >> 3) * 0.008;    // V (LSB 8mV)
    Serial.print("CH");
    Serial.print(k + 1);
    Serial.print(": ");
    Serial.print(vBus, 2);
    Serial.print(" V, ");
    Serial.print(vShunt / R_SHUNT, 1);
    Serial.print(" mA   ");
  }
  Serial.println();
  delay(500);
}

Code mẫu 2: ESP32 đo 3 kênh

INA3221VSGNDSCLSDA
ESP323.3VGNDGPIO22GPIO21
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ina3221_esp32.ino
// INA3221 đo điện áp + dòng điện 3 kênh - ESP32, Serial Monitor 115200 baud
// Đọc thẳng thanh ghi, không cần thư viện. Shunt mỗi kênh: 0.1 ohm (R100)
#include <Wire.h>

const uint8_t INA_ADDR = 0x40;
const float R_SHUNT = 0.1;

int16_t docThanhGhi(uint8_t reg) {
  Wire.beginTransmission(INA_ADDR);
  Wire.write(reg);
  Wire.endTransmission();
  Wire.requestFrom(INA_ADDR, (uint8_t)2);
  return (Wire.read() << 8) | Wire.read();
}

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  Serial.println("INA3221 - MShop");
  Wire.beginTransmission(INA_ADDR);
  if (Wire.endTransmission() != 0) {
    Serial.println("Khong tim thay INA3221 (0x40), kiem tra day SDA/SCL!");
    while (1) delay(1000);
  }
}

void loop() {
  for (uint8_t k = 0; k < 3; k++) {
    float vShunt = (docThanhGhi(0x01 + 2 * k) >> 3) * 0.04;   // mV (LSB 40uV)
    float vBus = (docThanhGhi(0x02 + 2 * k) >> 3) * 0.008;    // V (LSB 8mV)
    Serial.print("CH");
    Serial.print(k + 1);
    Serial.print(": ");
    Serial.print(vBus, 2);
    Serial.print(" V, ");
    Serial.print(vShunt / R_SHUNT, 1);
    Serial.print(" mA   ");
  }
  Serial.println();
  delay(500);
}

Mẹo khi sử dụng

  • Kênh không nối tải sẽ đọc gần 0 hoặc giá trị nhiễu nhỏ, là bình thường.
  • Một số module để trống cầu hàn địa chỉ: chạy I2C Scanner nếu không tìm thấy 0x40.
