Module giao tiếp CAN to TTL

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
45.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

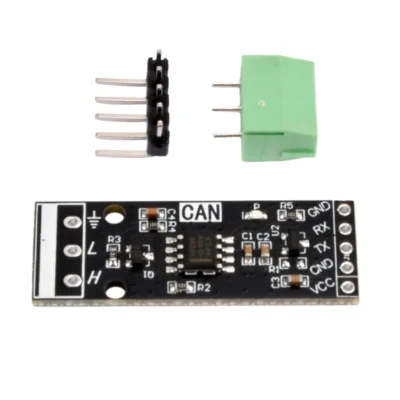

Module transceiver CAN SN65HVD230 (VP230) 3.3V

Module SN65HVD230 (VP230) của TI là bộ thu phát CAN chạy 3.3V, chuyển tín hiệu TX/RX của bộ điều khiển CAN sang đường dây CANH/CANL. Ghép trực tiếp với ESP32 (có sẵn bộ điều khiển CAN – TWAI), STM32, để đọc dữ liệu ô tô (OBD-II), xe điện, mạng CAN công nghiệp.

Thông số kỹ thuật

Thông sốGiá trị
ICSN65HVD230 (VP230)
Điện áp3.3V (module nhận 3.3 – 5V)
Tốc độTới 1 Mbps
ĐènBáo nguồn
CổngCANH, CANL (domino) + chân TX, RX

Sơ đồ chân

ChânChức năng
3V3 / GNDNguồn
CTX (D)Nối chân TX CAN của vi điều khiển
CRX (R)Nối chân RX CAN
CANH / CANLĐường dây CAN

Code mẫu: ESP32 gửi / nhận khung CAN 500kbps (TWAI)

Arduino Uno không có bộ điều khiển CAN (cần thêm MCP2515) nên dùng ESP32. Cần 2 node nối CANH–CANH, CANL–CANL.

Module3V3GNDCTXCRXCANH / CANL
ESP323.3VGNDGPIO5GPIO4Sang node kia
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · can_twai_esp32.ino
// CAN bus với bộ điều khiển TWAI có sẵn trong ESP32 + module transceiver - 500 kbps
// Nạp cho 2 board: mỗi board gửi khung ID 0x123 mỗi giây và in khung nhận được
#include "driver/twai.h"

#define CAN_TX GPIO_NUM_5
#define CAN_RX GPIO_NUM_4

void setup() {
  Serial.begin(115200);
  twai_general_config_t g = TWAI_GENERAL_CONFIG_DEFAULT(CAN_TX, CAN_RX, TWAI_MODE_NORMAL);
  twai_timing_config_t t = TWAI_TIMING_CONFIG_500KBITS();
  twai_filter_config_t f = TWAI_FILTER_CONFIG_ACCEPT_ALL();
  if (twai_driver_install(&g, &t, &f) != ESP_OK || twai_start() != ESP_OK) {
    Serial.println("Khoi dong CAN that bai!");
    while (1) delay(1000);
  }
  Serial.println("CAN bus - MShop");
}

void loop() {
  static unsigned long tGui = 0;
  static uint8_t dem = 0;
  if (millis() - tGui > 1000) {
    tGui = millis();
    twai_message_t m = {};
    m.identifier = 0x123;
    m.data_length_code = 2;
    m.data[0] = 0xAB;
    m.data[1] = dem++;
    esp_err_t r = twai_transmit(&m, pdMS_TO_TICKS(100));
    Serial.println(r == ESP_OK ? "Da gui khung 0x123" : "Gui loi (chua co node khac xac nhan?)");
  }
  twai_message_t rx;
  if (twai_receive(&rx, pdMS_TO_TICKS(10)) == ESP_OK) {
    Serial.printf("Nhan ID 0x%03lX, %d byte:", (unsigned long)rx.identifier, rx.data_length_code);
    for (int i = 0; i < rx.data_length_code; i++) Serial.printf(" %02X", rx.data[i]);
    Serial.println();
  }
}

Mẹo khi sử dụng

  • Bus CAN cần điện trở 120Ω ở 2 đầu (nhiều module có sẵn, kiểm tra jumper/điện trở R2).
  • Hai node phải cùng tốc độ bit.

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau

Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng

Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng

Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán

Bước 3: Lựa chọn thông tin tài khoản thanh toán

Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống

Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình

Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản

Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình

Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng

Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.

Trân trọng cảm ơn.

Có thể bạn thích

Sản phẩm đã xem

Thông số kỹ thuật

Module transceiver CAN SN65HVD230 (VP230) 3.3V

Module SN65HVD230 (VP230) của TI là bộ thu phát CAN chạy 3.3V, chuyển tín hiệu TX/RX của bộ điều khiển CAN sang đường dây CANH/CANL. Ghép trực tiếp với ESP32 (có sẵn bộ điều khiển CAN – TWAI), STM32, để đọc dữ liệu ô tô (OBD-II), xe điện, mạng CAN công nghiệp.

Thông số kỹ thuật

Thông sốGiá trị
ICSN65HVD230 (VP230)
Điện áp3.3V (module nhận 3.3 – 5V)
Tốc độTới 1 Mbps
ĐènBáo nguồn
CổngCANH, CANL (domino) + chân TX, RX

Sơ đồ chân

ChânChức năng
3V3 / GNDNguồn
CTX (D)Nối chân TX CAN của vi điều khiển
CRX (R)Nối chân RX CAN
CANH / CANLĐường dây CAN

Code mẫu: ESP32 gửi / nhận khung CAN 500kbps (TWAI)

Arduino Uno không có bộ điều khiển CAN (cần thêm MCP2515) nên dùng ESP32. Cần 2 node nối CANH–CANH, CANL–CANL.

Module3V3GNDCTXCRXCANH / CANL
ESP323.3VGNDGPIO5GPIO4Sang node kia
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · can_twai_esp32.ino
// CAN bus với bộ điều khiển TWAI có sẵn trong ESP32 + module transceiver - 500 kbps
// Nạp cho 2 board: mỗi board gửi khung ID 0x123 mỗi giây và in khung nhận được
#include "driver/twai.h"

#define CAN_TX GPIO_NUM_5
#define CAN_RX GPIO_NUM_4

void setup() {
  Serial.begin(115200);
  twai_general_config_t g = TWAI_GENERAL_CONFIG_DEFAULT(CAN_TX, CAN_RX, TWAI_MODE_NORMAL);
  twai_timing_config_t t = TWAI_TIMING_CONFIG_500KBITS();
  twai_filter_config_t f = TWAI_FILTER_CONFIG_ACCEPT_ALL();
  if (twai_driver_install(&g, &t, &f) != ESP_OK || twai_start() != ESP_OK) {
    Serial.println("Khoi dong CAN that bai!");
    while (1) delay(1000);
  }
  Serial.println("CAN bus - MShop");
}

void loop() {
  static unsigned long tGui = 0;
  static uint8_t dem = 0;
  if (millis() - tGui > 1000) {
    tGui = millis();
    twai_message_t m = {};
    m.identifier = 0x123;
    m.data_length_code = 2;
    m.data[0] = 0xAB;
    m.data[1] = dem++;
    esp_err_t r = twai_transmit(&m, pdMS_TO_TICKS(100));
    Serial.println(r == ESP_OK ? "Da gui khung 0x123" : "Gui loi (chua co node khac xac nhan?)");
  }
  twai_message_t rx;
  if (twai_receive(&rx, pdMS_TO_TICKS(10)) == ESP_OK) {
    Serial.printf("Nhan ID 0x%03lX, %d byte:", (unsigned long)rx.identifier, rx.data_length_code);
    for (int i = 0; i < rx.data_length_code; i++) Serial.printf(" %02X", rx.data[i]);
    Serial.println();
  }
}

Mẹo khi sử dụng

  • Bus CAN cần điện trở 120Ω ở 2 đầu (nhiều module có sẵn, kiểm tra jumper/điện trở R2).
  • Hai node phải cùng tốc độ bit.
