Module giao tiếp kỹ thuật số CD74HC4067 Cmos 16 Kênh

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
20.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

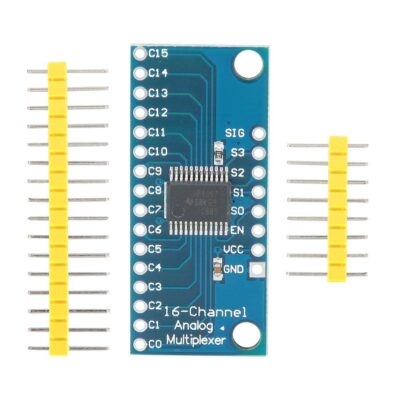

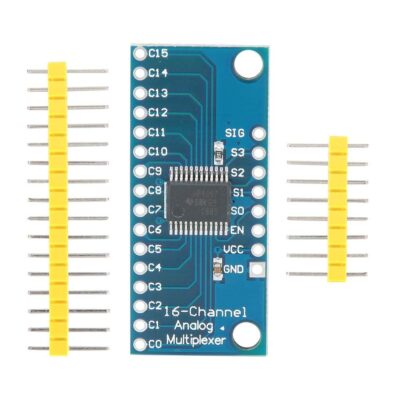

Module ghép kênh analog/digital 16 kênh CD74HC4067

Module CD74HC4067 là bộ ghép/tách kênh 16:1 hai chiều: dùng 4 chân chọn kênh + 1 chân tín hiệu để đọc 16 cảm biến analog/digital (hoặc xuất ra 16 kênh). Tiết kiệm chân cho Arduino/ESP32 khi cần nhiều cảm biến: vườn rau thông minh, bàn phím, nhiều biến trở, cảm biến lực.

Thông số kỹ thuật

Thông sốGiá trị
ICCD74HC4067
Số kênh16, hai chiều (analog/digital)
Điện áp2 – 6V
Điện trở kênh~70Ω (5V)
Kích thước40.5 × 17.6 mm

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
S0 – S3Chọn kênh 0 – 15
ENKéo GND để bật (thường có sẵn)
SIGChân chung nối ADC/GPIO
C0 – C1516 kênh

Code mẫu 1: Arduino Uno đọc 16 kênh analog

ModuleVCCGNDS0S1S2S3SIGEN
Arduino Uno5VGNDD2D3D4D5A0GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · cd74hc4067_mux_uno.ino
// CD74HC4067: đọc 16 kênh analog bằng 1 chân ADC - Arduino Uno, Serial 9600 baud
const uint8_t S[4] = {2, 3, 4, 5};      // S0..S3 chọn kênh
#define SIG_PIN A0

int docKenh(uint8_t k) {
  for (int i = 0; i < 4; i++) digitalWrite(S[i], (k >> i) & 1);
  delayMicroseconds(10);
  return analogRead(SIG_PIN);
}

void setup() {
  Serial.begin(9600);
  for (int i = 0; i < 4; i++) pinMode(S[i], OUTPUT);
  Serial.println("CD74HC4067 - MShop");
}

void loop() {
  for (uint8_t k = 0; k < 16; k++) {
    Serial.print(docKenh(k));
    Serial.print(k < 15 ? " " : "\n");
  }
  delay(500);
}

Code mẫu 2: ESP32 đọc 16 kênh analog

ModuleVCCGNDS0S1S2S3SIGEN
ESP323.3VGNDGPIO13GPIO12GPIO14GPIO27GPIO34GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · cd74hc4067_mux_esp32.ino
// CD74HC4067: đọc 16 kênh analog bằng 1 chân ADC - ESP32, Serial 115200 baud
const uint8_t S[4] = {13, 12, 14, 27};      // S0..S3 chọn kênh
#define SIG_PIN 34

int docKenh(uint8_t k) {
  for (int i = 0; i < 4; i++) digitalWrite(S[i], (k >> i) & 1);
  delayMicroseconds(10);
  return analogRead(SIG_PIN);
}

void setup() {
  Serial.begin(115200);
  for (int i = 0; i < 4; i++) pinMode(S[i], OUTPUT);
  Serial.println("CD74HC4067 - MShop");
}

void loop() {
  for (uint8_t k = 0; k < 16; k++) {
    Serial.print(docKenh(k));
    Serial.print(k < 15 ? " " : "\n");
  }
  delay(500);
}

Mẹo khi sử dụng

  • Kênh để hở sẽ đọc giá trị trôi nổi, là bình thường.
  • Tín hiệu không được vượt VCC của module.
