Module giao tiếp TTL to RS485

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
15.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

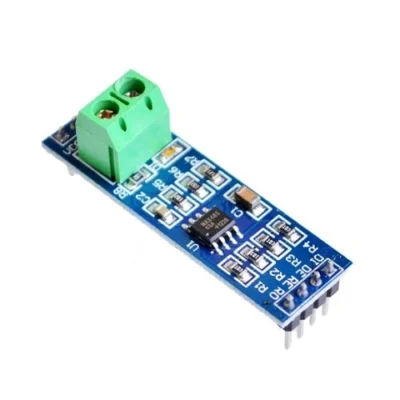

Module chuyển đổi TTL sang RS485 (MAX485)

Module MAX485 chuyển UART TTL của vi điều khiển sang chuẩn RS485 vi sai: truyền xa tới 1200m, chống nhiễu tốt trong môi trường công nghiệp, nhiều thiết bị chung 1 đường dây. Dùng đọc cảm biến Modbus RS485, nối PLC, biến tần, đồng hồ điện.

Thông số kỹ thuật

Thông sốGiá trị
ICMAX485
Điện áp5V
ChuẩnRS485 bán song công
Khoảng cáchTới ~1200 m
Tốc độTới 2.5 Mbps
Kích thước44 × 14 mm

Sơ đồ chân

ChânChức năng
RODữ liệu nhận (nối RX vi điều khiển)
DIDữ liệu phát (nối TX)
RE / DEChọn chiều: nối chung, HIGH = phát, LOW = nhận
VCC / GNDNguồn 5V
A / BĐường dây RS485

Code mẫu 1: Arduino Uno gửi / nhận qua RS485

Cần 2 bộ (board + MAX485) nối A với A, B với B.

MAX485RODIRE + DEVCCGNDA / B
Arduino UnoD10D11D85VGNDA–A, B–B sang board kia
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · max485_rs485_uno.ino
// RS485: 2 board gửi/nhận tin qua đường dây A/B - Arduino Uno, Serial 9600 baud
// Nạp cho cả 2 bên; mỗi bên gửi 1 tin mỗi 2 giây và in tin nhận được
#include <SoftwareSerial.h>
SoftwareSerial RS485(10, 11);   // RO/RXD -> D10, DI/TXD -> D11
#define DE_RE_PIN 8          // DE + RE nối chung: HIGH = phát, LOW = nhận

unsigned long dem = 0, tGui = 0;

void setup() {
  Serial.begin(9600);
  RS485.begin(9600);
  pinMode(DE_RE_PIN, OUTPUT);
  digitalWrite(DE_RE_PIN, LOW);
  Serial.println("RS485 - MShop");
}

void loop() {
  if (millis() - tGui > 2000 + random(200)) {   // Lệch giờ ngẫu nhiên để 2 bên ít phát trùng
    tGui = millis();
    dem++;
  digitalWrite(DE_RE_PIN, HIGH);
  RS485.print("MShop RS485 #");
  RS485.println(dem);
  RS485.flush();
  digitalWrite(DE_RE_PIN, LOW);
  }
  while (RS485.available()) {
    String tin = RS485.readStringUntil('\n');
    Serial.print("Nhan: ");
    Serial.println(tin);
  }
}

Code mẫu 2: ESP32 gửi / nhận qua RS485

MAX485RODIRE + DEVCCGNDA / B
ESP32GPIO16GPIO17GPIO45V (VIN)GNDA–A, B–B sang board kia

Lưu ý: Cấp 5V cho MAX485 thì chân RO ra 5V: nối qua điện trở 1kΩ vào GPIO16 (hoặc dùng module RS485 chạy 3.3V).

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · max485_rs485_esp32.ino
// RS485: 2 board gửi/nhận tin qua đường dây A/B - ESP32, Serial 115200 baud
// Nạp cho cả 2 bên; mỗi bên gửi 1 tin mỗi 2 giây và in tin nhận được
#define RS485 Serial2                // RO/RXD -> GPIO16, DI/TXD -> GPIO17
#define DE_RE_PIN 4          // DE + RE nối chung: HIGH = phát, LOW = nhận

unsigned long dem = 0, tGui = 0;

void setup() {
  Serial.begin(115200);
  RS485.begin(9600, SERIAL_8N1, 16, 17);
  pinMode(DE_RE_PIN, OUTPUT);
  digitalWrite(DE_RE_PIN, LOW);
  Serial.println("RS485 - MShop");
}

void loop() {
  if (millis() - tGui > 2000 + random(200)) {   // Lệch giờ ngẫu nhiên để 2 bên ít phát trùng
    tGui = millis();
    dem++;
  digitalWrite(DE_RE_PIN, HIGH);
  RS485.print("MShop RS485 #");
  RS485.println(dem);
  RS485.flush();
  digitalWrite(DE_RE_PIN, LOW);
  }
  while (RS485.available()) {
    String tin = RS485.readStringUntil('\n');
    Serial.print("Nhan: ");
    Serial.println(tin);
  }
}

Mẹo khi sử dụng

  • Đường dây dài: dùng cáp xoắn đôi và điện trở 120Ω ở 2 đầu xa nhất.
  • Không đọc được: thử đảo A và B.

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau

Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng

Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng

Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán

Bước 3: Lựa chọn thông tin tài khoản thanh toán

Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống

Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình

Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản

Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình

Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng

Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.

Trân trọng cảm ơn.

Có thể bạn thích

Sản phẩm đã xem

Thông số kỹ thuật

Module chuyển đổi TTL sang RS485 (MAX485)

Module MAX485 chuyển UART TTL của vi điều khiển sang chuẩn RS485 vi sai: truyền xa tới 1200m, chống nhiễu tốt trong môi trường công nghiệp, nhiều thiết bị chung 1 đường dây. Dùng đọc cảm biến Modbus RS485, nối PLC, biến tần, đồng hồ điện.

Thông số kỹ thuật

Thông sốGiá trị
ICMAX485
Điện áp5V
ChuẩnRS485 bán song công
Khoảng cáchTới ~1200 m
Tốc độTới 2.5 Mbps
Kích thước44 × 14 mm

Sơ đồ chân

ChânChức năng
RODữ liệu nhận (nối RX vi điều khiển)
DIDữ liệu phát (nối TX)
RE / DEChọn chiều: nối chung, HIGH = phát, LOW = nhận
VCC / GNDNguồn 5V
A / BĐường dây RS485

Code mẫu 1: Arduino Uno gửi / nhận qua RS485

Cần 2 bộ (board + MAX485) nối A với A, B với B.

MAX485RODIRE + DEVCCGNDA / B
Arduino UnoD10D11D85VGNDA–A, B–B sang board kia
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · max485_rs485_uno.ino
// RS485: 2 board gửi/nhận tin qua đường dây A/B - Arduino Uno, Serial 9600 baud
// Nạp cho cả 2 bên; mỗi bên gửi 1 tin mỗi 2 giây và in tin nhận được
#include <SoftwareSerial.h>
SoftwareSerial RS485(10, 11);   // RO/RXD -> D10, DI/TXD -> D11
#define DE_RE_PIN 8          // DE + RE nối chung: HIGH = phát, LOW = nhận

unsigned long dem = 0, tGui = 0;

void setup() {
  Serial.begin(9600);
  RS485.begin(9600);
  pinMode(DE_RE_PIN, OUTPUT);
  digitalWrite(DE_RE_PIN, LOW);
  Serial.println("RS485 - MShop");
}

void loop() {
  if (millis() - tGui > 2000 + random(200)) {   // Lệch giờ ngẫu nhiên để 2 bên ít phát trùng
    tGui = millis();
    dem++;
  digitalWrite(DE_RE_PIN, HIGH);
  RS485.print("MShop RS485 #");
  RS485.println(dem);
  RS485.flush();
  digitalWrite(DE_RE_PIN, LOW);
  }
  while (RS485.available()) {
    String tin = RS485.readStringUntil('\n');
    Serial.print("Nhan: ");
    Serial.println(tin);
  }
}

Code mẫu 2: ESP32 gửi / nhận qua RS485

MAX485RODIRE + DEVCCGNDA / B
ESP32GPIO16GPIO17GPIO45V (VIN)GNDA–A, B–B sang board kia

Lưu ý: Cấp 5V cho MAX485 thì chân RO ra 5V: nối qua điện trở 1kΩ vào GPIO16 (hoặc dùng module RS485 chạy 3.3V).

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · max485_rs485_esp32.ino
// RS485: 2 board gửi/nhận tin qua đường dây A/B - ESP32, Serial 115200 baud
// Nạp cho cả 2 bên; mỗi bên gửi 1 tin mỗi 2 giây và in tin nhận được
#define RS485 Serial2                // RO/RXD -> GPIO16, DI/TXD -> GPIO17
#define DE_RE_PIN 4          // DE + RE nối chung: HIGH = phát, LOW = nhận

unsigned long dem = 0, tGui = 0;

void setup() {
  Serial.begin(115200);
  RS485.begin(9600, SERIAL_8N1, 16, 17);
  pinMode(DE_RE_PIN, OUTPUT);
  digitalWrite(DE_RE_PIN, LOW);
  Serial.println("RS485 - MShop");
}

void loop() {
  if (millis() - tGui > 2000 + random(200)) {   // Lệch giờ ngẫu nhiên để 2 bên ít phát trùng
    tGui = millis();
    dem++;
  digitalWrite(DE_RE_PIN, HIGH);
  RS485.print("MShop RS485 #");
  RS485.println(dem);
  RS485.flush();
  digitalWrite(DE_RE_PIN, LOW);
  }
  while (RS485.available()) {
    String tin = RS485.readStringUntil('\n');
    Serial.print("Nhan: ");
    Serial.println(tin);
  }
}

Mẹo khi sử dụng

  • Đường dây dài: dùng cáp xoắn đôi và điện trở 120Ω ở 2 đầu xa nhất.
  • Không đọc được: thử đảo A và B.
