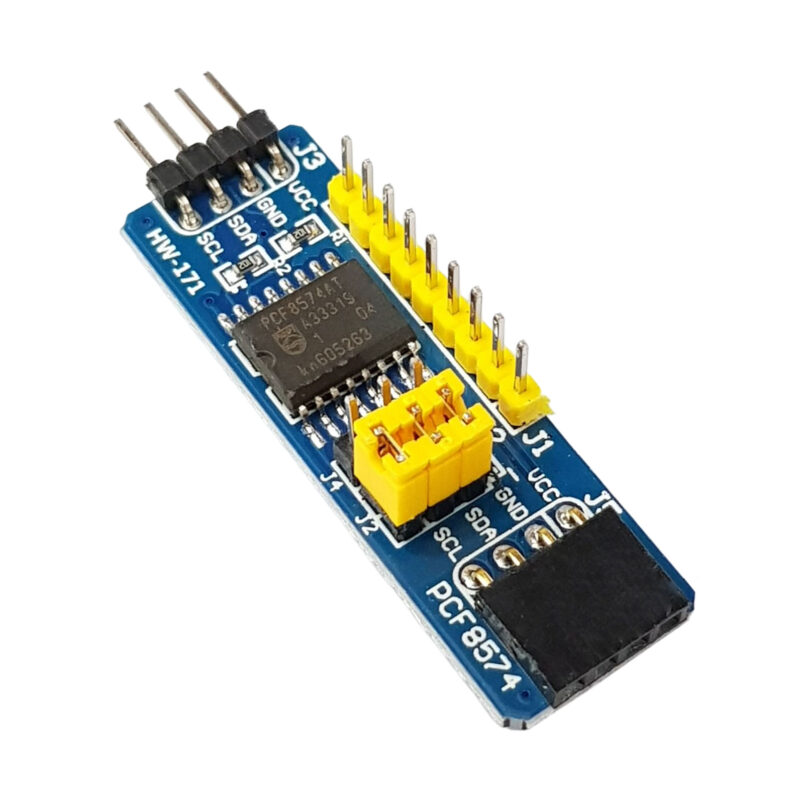

Module mở rộng IO PCF8574

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 22.000₫ 23.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Module mở rộng 8 chân I/O PCF8574 (I2C)

Module PCF8574 thêm 8 chân vào/ra số qua I2C, ghép được nhiều module (tới 8 địa chỉ) để có hàng chục chân. Dùng điều khiển nhiều LED, relay, đọc nhiều nút nhấn, mở rộng chân cho ESP8266/ESP32 ít GPIO.

Thông số kỹ thuật

Thông sốGiá trị
ICPCF8574 / PCF8574A
Số chân8 (P0 – P7) gần như hai chiều
Điện áp2.5 – 6V
Giao tiếpI2C 100kHz, địa chỉ 0x20 – 0x27 (A: 0x38 – 0x3F)
DòngHút 25 mA mỗi chân (kéo xuống), đẩy lên yếu ~100 µA
NgắtChân INT báo thay đổi ngõ vào

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
SDA / SCLI2C
P0 – P78 chân I/O
A0 – A2Chọn địa chỉ (jumper)
INTNgắt

Code mẫu 1: Arduino Uno chạy LED 8 kênh

Nối LED theo kiểu: VCC → điện trở 330Ω → LED → chân P0..P7 (PCF8574 hút dòng tốt, đẩy dòng yếu).

PCF8574VCCGNDSDASCL
Arduino Uno5VGNDA4A5
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · pcf8574_io_uno.ino
// PCF8574 mở rộng 8 chân I/O qua I2C: chạy LED P0..P7 - Arduino Uno, Serial 9600 baud
#include <Wire.h>

const uint8_t ADDR = 0x20;            // A0 = A1 = A2 = GND (PCF8574A: 0x38)

void xuat(uint8_t v) {
  Wire.beginTransmission(ADDR);
  Wire.write(v);
  Wire.endTransmission();
}

void setup() {
  Serial.begin(9600);
  Wire.begin();
  Wire.beginTransmission(ADDR);
  Serial.println(Wire.endTransmission() == 0 ? "PCF8574 - MShop" : "Khong tim thay PCF8574 (thu 0x38)");
}

void loop() {
  for (uint8_t i = 0; i < 8; i++) {
    xuat(~(1 << i));                    // LED nối từ VCC qua trở vào Pi: mức 0 = sáng
    delay(150);
  }
  // Đọc: ghi 1 vào chân rồi đọc lại (chân nhấn nút xuống GND sẽ ra 0)
  xuat(0xFF);
  Wire.requestFrom(ADDR, (uint8_t)1);
  Serial.print("Doc vao: ");
  Serial.println(Wire.read(), BIN);
}

Code mẫu 2: ESP32 chạy LED 8 kênh

PCF8574VCCGNDSDASCL
ESP323.3VGNDGPIO21GPIO22
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · pcf8574_io_esp32.ino
// PCF8574 mở rộng 8 chân I/O qua I2C: chạy LED P0..P7 - ESP32, Serial 115200 baud
#include <Wire.h>

const uint8_t ADDR = 0x20;            // A0 = A1 = A2 = GND (PCF8574A: 0x38)

void xuat(uint8_t v) {
  Wire.beginTransmission(ADDR);
  Wire.write(v);
  Wire.endTransmission();
}

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  Wire.beginTransmission(ADDR);
  Serial.println(Wire.endTransmission() == 0 ? "PCF8574 - MShop" : "Khong tim thay PCF8574 (thu 0x38)");
}

void loop() {
  for (uint8_t i = 0; i < 8; i++) {
    xuat(~(1 << i));                    // LED nối từ VCC qua trở vào Pi: mức 0 = sáng
    delay(150);
  }
  // Đọc: ghi 1 vào chân rồi đọc lại (chân nhấn nút xuống GND sẽ ra 0)
  xuat(0xFF);
  Wire.requestFrom(ADDR, (uint8_t)1);
  Serial.print("Doc vao: ");
  Serial.println(Wire.read(), BIN);
}

Mẹo khi sử dụng

  • Muốn đọc nút nhấn: ghi 1 vào chân đó trước, nút nối chân với GND.
  • Thư viện tiện hơn: Adafruit PCF8574 hoặc PCF8574 (Rob Tillaart).
