Module mosfet LR7843 30V 161A

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
18.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

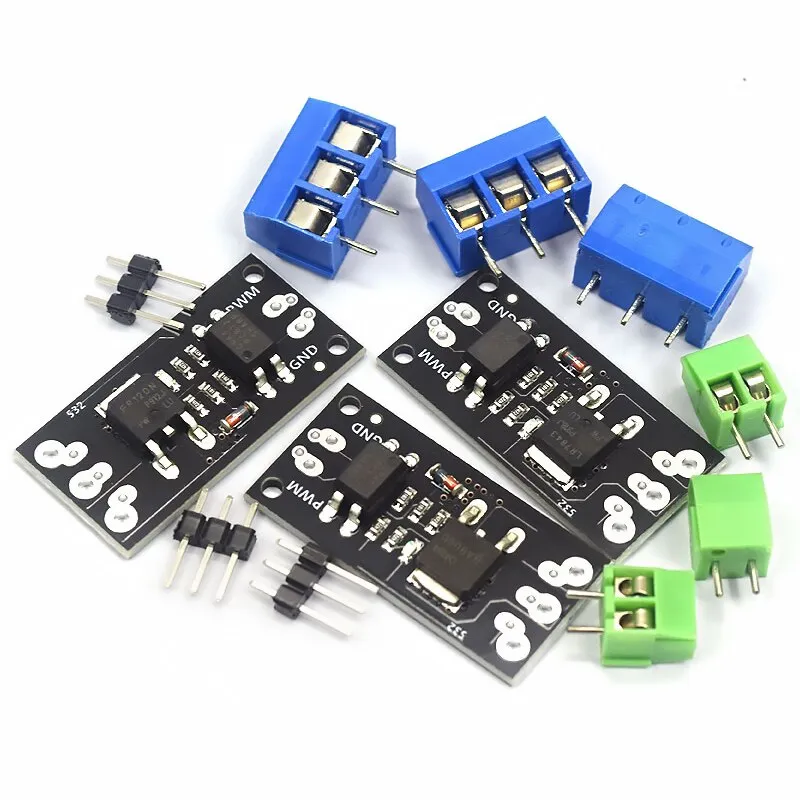

Module MOSFET LR7843 30V 161A (opto cách ly)

Module MOSFET LR7843 (30V, 161A) kèm opto cách ly tín hiệu, đóng ngắt và chỉnh PWM cho tải DC công suất lớn: động cơ, dải LED, van điện từ, sò nóng lạnh, máy bơm. Tín hiệu điều khiển 3.3 – 5V từ Arduino, ESP32.

Thông số kỹ thuật

Thông sốGiá trị
MOSFETIRLR7843 (30V, 161A)
Nguồn tải6 – 28V DC
Tín hiệu3.3 – 5V, cách ly bằng opto
PWMHỗ trợ (tần số vừa phải, < 2 kHz)
Kích thước33 × 18 mm
Khối lượng20 g

Sơ đồ chân

ChânChức năng
TRIG / PWMTín hiệu điều khiển (+)
GND (tín hiệu)GND của vi điều khiển
DC+ / DC-Nguồn tải
OUT+ / OUT-Tải

Code mẫu 1: Arduino Uno chỉnh độ sáng / tốc độ bằng PWM

Tải (dải LED 12V, động cơ, quạt, van) nối vào ngõ ra của module, nguồn tải cấp vào cổng nguồn. Đèn/động cơ sáng dần, chạy nhanh dần rồi tắt.

ModulePWM / TRIG (tín hiệu)GND (tín hiệu)VIN+ / VIN- (nguồn tải)OUT+ / OUT- (tải)
Arduino UnoD9GNDNguồn 12VTải
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · lr7843_mosfet_uno.ino
// Module MOSFET LR7843 30V 161A: chỉnh độ sáng đèn / tốc độ động cơ bằng PWM - Arduino Uno
#define PWM_PIN 9

void setup() {
  Serial.begin(9600);
  pinMode(PWM_PIN, OUTPUT);
  Serial.println("Module MOSFET LR7843 30V 161A - MShop");
}

void loop() {
  for (int v = 0; v <= 255; v += 5) { analogWrite(PWM_PIN, v); delay(30); }
  Serial.println("100%");
  delay(1000);
  for (int v = 255; v >= 0; v -= 5) { analogWrite(PWM_PIN, v); delay(30); }
  Serial.println("0% (tat)");
  delay(1000);
}

Code mẫu 2: ESP32 chỉnh độ sáng / tốc độ bằng PWM

ModulePWM / TRIG (tín hiệu)GND (tín hiệu)VIN+ / VIN- (nguồn tải)OUT+ / OUT- (tải)
ESP32GPIO25GNDNguồn 12VTải
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · lr7843_mosfet_esp32.ino
// Module MOSFET LR7843 30V 161A: chỉnh độ sáng đèn / tốc độ động cơ bằng PWM - ESP32
#define PWM_PIN 25

void setup() {
  Serial.begin(115200);
  pinMode(PWM_PIN, OUTPUT);
  Serial.println("Module MOSFET LR7843 30V 161A - MShop");
}

void loop() {
  for (int v = 0; v <= 255; v += 5) { analogWrite(PWM_PIN, v); delay(30); }
  Serial.println("100%");
  delay(1000);
  for (int v = 255; v >= 0; v -= 5) { analogWrite(PWM_PIN, v); delay(30); }
  Serial.println("0% (tat)");
  delay(1000);
}

Mẹo khi sử dụng

  • Dòng thực tế phụ thuộc tản nhiệt và đường mạch, nên dùng dưới ~15A liên tục.
  • Tải là động cơ, van, relay (tải cảm): mắc thêm diode (vd 1N5819/1N4007) ngược chiều song song với tải để bảo vệ MOSFET.

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau

Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng

Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng

Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán

Bước 3: Lựa chọn thông tin tài khoản thanh toán

Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống

Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình

Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản

Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình

Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng

Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.

Trân trọng cảm ơn.
