Module phát hồng ngoại 38Khz

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
10.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

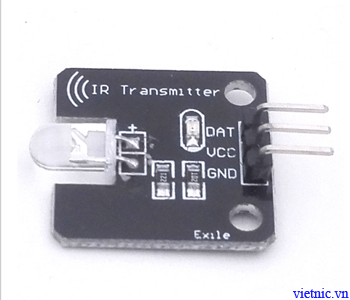

Module phát hồng ngoại 38kHz (LED 940nm)

Module LED phát hồng ngoại 940nm kèm transistor, phát lệnh điều khiển giống remote (NEC, Sony, Samsung...) để điều khiển TV, máy lạnh, quạt từ Arduino/ESP32: làm remote đa năng, bật máy lạnh qua WiFi. Kết hợp mắt thu để học lệnh từ remote gốc rồi phát lại.

Thông số kỹ thuật

Thông sốGiá trị
Bước sóng940 nm
Sóng mang38 kHz (do vi điều khiển tạo)
Điện áp5V
Khoảng cách1 – 2 m (ngắm thẳng thiết bị)

Sơ đồ chân

ChânChức năng
DATTín hiệu phát
VCCNguồn 5V
GNDMass

Cài đặt thư viện / phần mềm

Cài thư viện IRremote (bản 4.x).

Code mẫu 1: Arduino Uno phát lệnh NEC

Mã 0x00/0x45 là ví dụ. Đọc mã nút thật bằng mắt thu (code mẫu của Module thu hồng ngoại) rồi thay vào để điều khiển thiết bị.

ModuleDATVCCGND
Arduino UnoD35VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ir_transmitter_uno.ino
// Module phát hồng ngoại 38kHz: phát lệnh NEC mỗi 2 giây - Arduino Uno, Serial 9600 baud
// Thư viện: IRremote (4.x). Dùng 1 board khác gắn mắt thu để kiểm tra
#include <IRremote.hpp>

#define IR_SEND_PIN 3

void setup() {
  Serial.begin(9600);
  IrSender.begin(IR_SEND_PIN);
  Serial.println("Phat hong ngoai - MShop");
}

void loop() {
  uint8_t diaChi = 0x00, lenh = 0x45;    // Thay bằng mã đọc được từ remote thật để giả lập nút
  IrSender.sendNEC(diaChi, lenh, 0);
  Serial.print("Da phat NEC dia chi 0x00, lenh 0x");
  Serial.println(lenh, HEX);
  delay(2000);
}

Code mẫu 2: ESP32 phát lệnh NEC

ModuleDATVCCGND
ESP32GPIO45V (VIN)GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ir_transmitter_esp32.ino
// Module phát hồng ngoại 38kHz: phát lệnh NEC mỗi 2 giây - ESP32, Serial 115200 baud
// Thư viện: IRremote (4.x). Dùng 1 board khác gắn mắt thu để kiểm tra
#include <IRremote.hpp>

#define IR_SEND_PIN 4

void setup() {
  Serial.begin(115200);
  IrSender.begin(IR_SEND_PIN);
  Serial.println("Phat hong ngoai - MShop");
}

void loop() {
  uint8_t diaChi = 0x00, lenh = 0x45;    // Thay bằng mã đọc được từ remote thật để giả lập nút
  IrSender.sendNEC(diaChi, lenh, 0);
  Serial.print("Da phat NEC dia chi 0x00, lenh 0x");
  Serial.println(lenh, HEX);
  delay(2000);
}

Mẹo khi sử dụng

  • Tầm phát ngắn: hướng LED thẳng vào mắt nhận của thiết bị.
  • Máy lạnh dùng giao thức dài riêng của từng hãng: nên dùng thư viện IRremoteESP8266 trên ESP.
