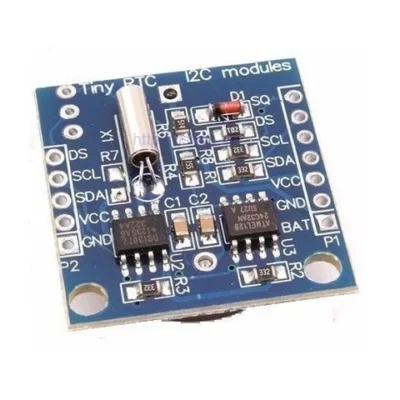

Module RTC DS1307 kèm pin

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
18.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Module thời gian thực RTC DS1307 kèm pin (Tiny RTC, có EEPROM AT24C32)

Module RTC DS1307 đếm giây, phút, giờ, ngày, thứ, tháng, năm (tự xử lý năm nhuận) qua I2C, có pin dự phòng giữ giờ khi mất điện, kèm EEPROM AT24C32 lưu dữ liệu. Dùng cho đồng hồ, hẹn giờ bật tắt thiết bị, ghi log có thời gian.

Thông số kỹ thuật

Thông sốGiá trị
ICDS1307 + EEPROM AT24C32
Điện áp3.3 – 5V (DS1307 chạy 5V)
Giao tiếpI2C: DS1307 0x68, EEPROM 0x50
Thạch anh32.768 kHz
Pin dự phòngCR2032 / LIR2032
Định dạng12/24 giờ

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
SDA / SCLI2C
SQXung vuông 1Hz (không bắt buộc)
DSChân cho DS18B20 (nếu hàn)

Cài đặt thư viện / phần mềm

Cài thư viện RTClib (Adafruit).

Code mẫu 1: Arduino Uno đọc ngày giờ

Lần đầu chạy, code đặt giờ theo thời điểm biên dịch. Bản nạp từ web sẽ mang giờ lúc build; muốn chính xác hãy biên dịch lại bằng Arduino IDE.

DS1307VCCGNDSDASCL
Arduino Uno5VGNDA4A5
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ds1307_rtc_uno.ino
// DS1307 đồng hồ thời gian thực - Arduino Uno, Serial 9600 baud. Thư viện: RTClib (Adafruit)
#include <Wire.h>
#include <RTClib.h>

RTC_DS1307 rtc;
const char* THU[7] = {"CN", "T2", "T3", "T4", "T5", "T6", "T7"};

void setup() {
  Serial.begin(9600);
  Wire.begin();
  if (!rtc.begin()) {
    Serial.println("Khong tim thay DS1307!");
    while (1) delay(1000);
  }
  if (!rtc.isrunning()) {
    Serial.println("RTC chua chay: dat gio theo thoi diem bien dich code");
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }
}

void loop() {
  DateTime t = rtc.now();
  char s[40];
  sprintf(s, "%s %02d/%02d/%04d %02d:%02d:%02d", THU[t.dayOfTheWeek()], t.day(), t.month(), t.year(), t.hour(), t.minute(), t.second());
  Serial.println(s);
  delay(1000);
}

Code mẫu 2: ESP32 đọc ngày giờ

DS1307VCCGNDSDASCL
ESP325V (VIN)GNDGPIO21GPIO22
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ds1307_rtc_esp32.ino
// DS1307 đồng hồ thời gian thực - ESP32, Serial 115200 baud. Thư viện: RTClib (Adafruit)
#include <Wire.h>
#include <RTClib.h>

RTC_DS1307 rtc;
const char* THU[7] = {"CN", "T2", "T3", "T4", "T5", "T6", "T7"};

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  if (!rtc.begin()) {
    Serial.println("Khong tim thay DS1307!");
    while (1) delay(1000);
  }
  if (!rtc.isrunning()) {
    Serial.println("RTC chua chay: dat gio theo thoi diem bien dich code");
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }
}

void loop() {
  DateTime t = rtc.now();
  char s[40];
  sprintf(s, "%s %02d/%02d/%04d %02d:%02d:%02d", THU[t.dayOfTheWeek()], t.day(), t.month(), t.year(), t.hour(), t.minute(), t.second());
  Serial.println(s);
  delay(1000);
}

Mẹo khi sử dụng

  • DS1307 có thể lệch vài giây mỗi ngày; cần chính xác hơn dùng DS3231.
  • Pin LIR2032 sạc được; dùng CR2032 thường nên tháo điện trở sạc trên board.
