Module Sim 4G A7680C SIMCOM 5-12V

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
260.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

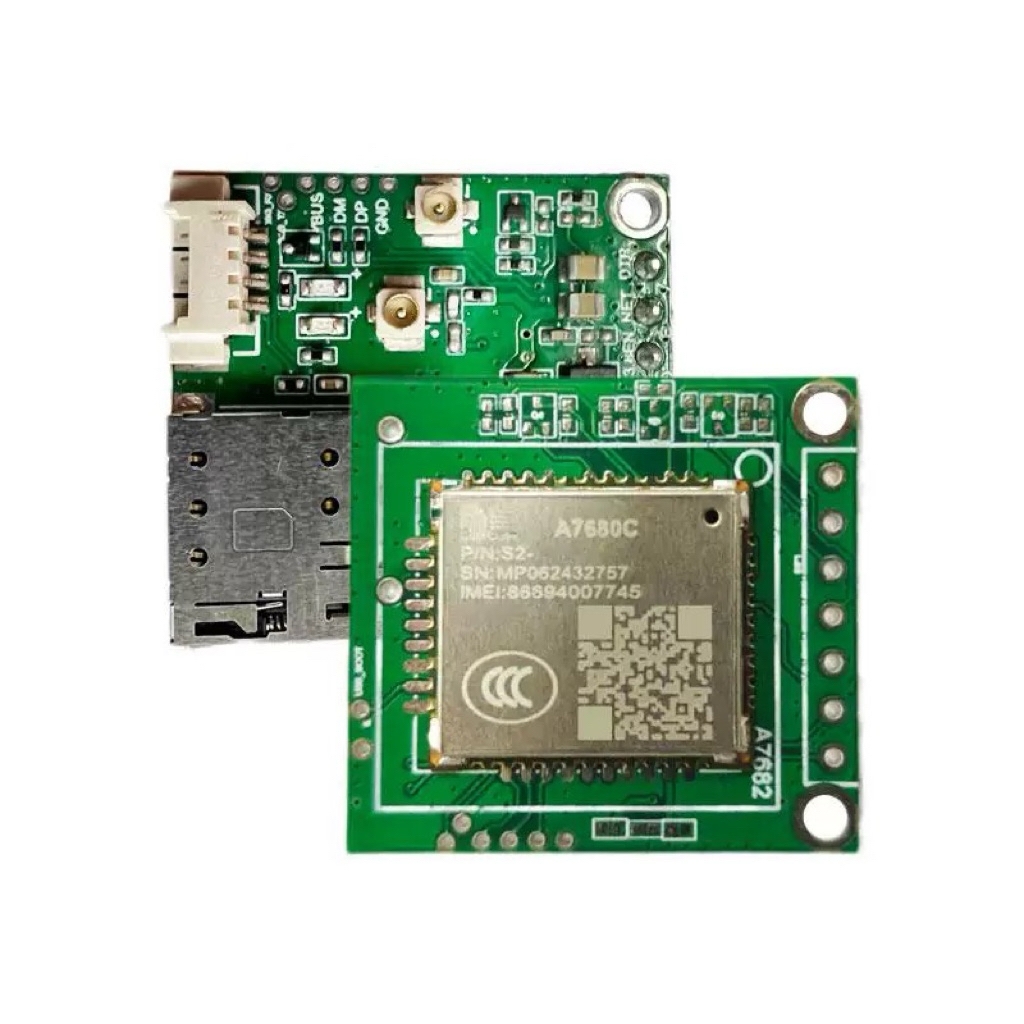

Module SIM 4G LTE Cat-1 A7680C SIMCOM (nguồn 5 – 12V, TTL 3.3V)

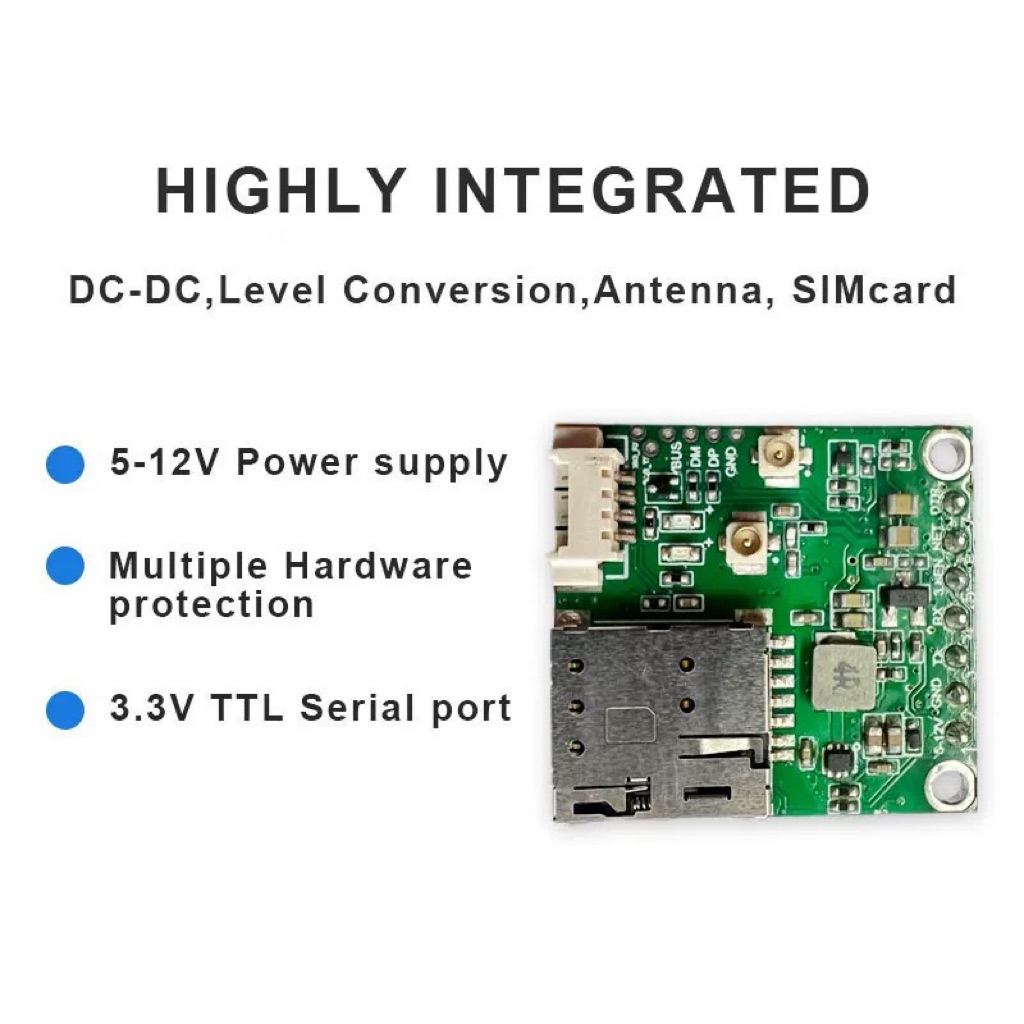

Module SIM 4G A7680C (SIMCOM, LTE Cat-1) tích hợp sẵn mạch nguồn DC-DC 5 – 12V, chuyển mức logic, khe SIM và đầu anten, giao tiếp UART 3.3V bằng lệnh AT. Dùng gửi/nhận SMS, gọi điện, kết nối Internet 4G (HTTP, MQTT) cho thiết bị IoT ở nơi không có WiFi: báo trộm qua SMS, định vị xe, trạm quan trắc.

Thông số kỹ thuật

Thông sốGiá trị
ChipSIMCOM A7680C (LTE Cat-1, dùng mạng 4G tại Việt Nam)
Nguồn5 – 12V DC
Giao tiếpUART TTL 3.3V, lệnh AT (mặc định 115200 baud)
Chức năngSMS, thoại, dữ liệu 4G (TCP/IP, HTTP, MQTT)
Bảo vệNhiều lớp bảo vệ phần cứng
KhácKhe SIM, đầu anten IPEX

Sơ đồ chân

ChânChức năng
VIN / GNDNguồn 5 – 12V (≥ 2A)
TXD / RXDUART 3.3V
AntenAnten 4G (IPEX)

Code mẫu: ESP32 kiểm tra module bằng lệnh AT

Lắp SIM 4G (đã tắt mã PIN) và anten, cấp nguồn 5 – 12V. Serial in phản hồi các lệnh kiểm tra; gõ thêm lệnh AT bất kỳ ở Serial Monitor.

A7680CVINGNDTXDRXD
ESP32Nguồn 5 – 12V (≥ 2A, chung GND)GNDGPIO16GPIO17
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · sim_a7680c_esp32.ino
// Module SIM 4G A7680C: kiểm tra lệnh AT, sóng, mạng - ESP32, Serial 115200 baud
// Gõ lệnh AT ở Serial Monitor để gửi thẳng tới module (vd AT+CSQ, AT+COPS?)
#define SIM Serial2                     // TXD module -> GPIO16, RXD module -> GPIO17

void guiAT(const char* lenh, int cho = 1000) {
  SIM.println(lenh);
  unsigned long t0 = millis();
  while (millis() - t0 < cho) while (SIM.available()) Serial.write(SIM.read());
}

void setup() {
  Serial.begin(115200);
  SIM.begin(115200, SERIAL_8N1, 16, 17);
  Serial.println("SIM A7680C - MShop: cho module khoi dong...");
  delay(8000);
  guiAT("AT");                 // Phản hồi OK = giao tiếp tốt
  guiAT("ATI");                // Thông tin module
  guiAT("AT+CPIN?");           // READY = đã nhận SIM
  guiAT("AT+CSQ");             // Cường độ sóng (10 - 31 là tốt)
  guiAT("AT+CREG?");           // 0,1 hoặc 0,5 = đã đăng ký mạng
  guiAT("AT+COPS?", 3000);     // Tên nhà mạng
}

void loop() {
  while (SIM.available()) Serial.write(SIM.read());
  while (Serial.available()) SIM.write(Serial.read());
}

Mẹo khi sử dụng

  • Nguồn yếu làm module khởi động lại khi phát sóng: dùng nguồn ≥ 2A.
  • Gửi SMS: AT+CMGF=1, AT+CMGS="số_điện_thoại", nội dung, kết thúc bằng Ctrl+Z (0x1A).
  • Luôn gắn anten trước khi cấp nguồn.
