Module thời gian thực DS1302

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
14.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

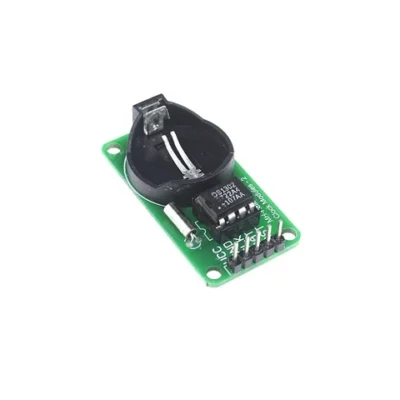

Module thời gian thực DS1302 (giao tiếp 3 dây)

Module DS1302 là đồng hồ/lịch thời gian thực (giây, phút, giờ, ngày, thứ, tháng, năm, tự điều chỉnh năm nhuận) kèm 31 byte RAM, giao tiếp 3 dây đơn giản, có đế pin dự phòng. Dùng cho đồng hồ số, hẹn giờ, ghi nhật ký.

Thông số kỹ thuật

Thông sốGiá trị
ICDS1302
Điện áp2 – 5.5V
Giao tiếp3 dây: CLK, DAT, RST
RAM31 byte
Định dạng12/24 giờ
Pin dự phòngCR2032

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
CLKClock
DATDữ liệu
RSTChọn chip (CE)

Cài đặt thư viện / phần mềm

Cài thư viện Rtc by Makuna.

Code mẫu 1: Arduino Uno đọc ngày giờ

Lần đầu chạy, code đặt giờ theo thời điểm biên dịch.

DS1302VCCGNDCLKDATRST
Arduino Uno5VGNDD6D7D8
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ds1302_rtc_uno.ino
// DS1302 đồng hồ thời gian thực - Arduino Uno, Serial 9600 baud. Thư viện: Rtc by Makuna
#include <ThreeWire.h>
#include <RtcDS1302.h>

ThreeWire day3(7, 6, 8);    // DAT (IO), CLK (SCLK), RST (CE)
RtcDS1302<ThreeWire> rtc(day3);

void setup() {
  Serial.begin(9600);
  rtc.Begin();
  RtcDateTime luc = RtcDateTime(__DATE__, __TIME__);
  if (!rtc.IsDateTimeValid() || rtc.GetDateTime() < luc) {
    Serial.println("Dat gio theo thoi diem bien dich code");
    rtc.SetDateTime(luc);
  }
  rtc.SetIsWriteProtected(false);
  rtc.SetIsRunning(true);
}

void loop() {
  RtcDateTime t = rtc.GetDateTime();
  char s[30];
  sprintf(s, "%02u/%02u/%04u %02u:%02u:%02u", t.Day(), t.Month(), t.Year(), t.Hour(), t.Minute(), t.Second());
  Serial.println(t.IsValid() ? s : "Doc gio loi: kiem tra day va pin");
  delay(1000);
}

Code mẫu 2: ESP32 đọc ngày giờ

DS1302VCCGNDCLKDATRST
ESP323.3VGNDGPIO18GPIO19GPIO5
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ds1302_rtc_esp32.ino
// DS1302 đồng hồ thời gian thực - ESP32, Serial 115200 baud. Thư viện: Rtc by Makuna
#include <ThreeWire.h>
#include <RtcDS1302.h>

ThreeWire day3(19, 18, 5);    // DAT (IO), CLK (SCLK), RST (CE)
RtcDS1302<ThreeWire> rtc(day3);

void setup() {
  Serial.begin(115200);
  rtc.Begin();
  RtcDateTime luc = RtcDateTime(__DATE__, __TIME__);
  if (!rtc.IsDateTimeValid() || rtc.GetDateTime() < luc) {
    Serial.println("Dat gio theo thoi diem bien dich code");
    rtc.SetDateTime(luc);
  }
  rtc.SetIsWriteProtected(false);
  rtc.SetIsRunning(true);
}

void loop() {
  RtcDateTime t = rtc.GetDateTime();
  char s[30];
  sprintf(s, "%02u/%02u/%04u %02u:%02u:%02u", t.Day(), t.Month(), t.Year(), t.Hour(), t.Minute(), t.Second());
  Serial.println(t.IsValid() ? s : "Doc gio loi: kiem tra day va pin");
  delay(1000);
}

Mẹo khi sử dụng

  • Giờ chạy sai nhiều: thạch anh trên một số module kém, cân nhắc DS3231.
