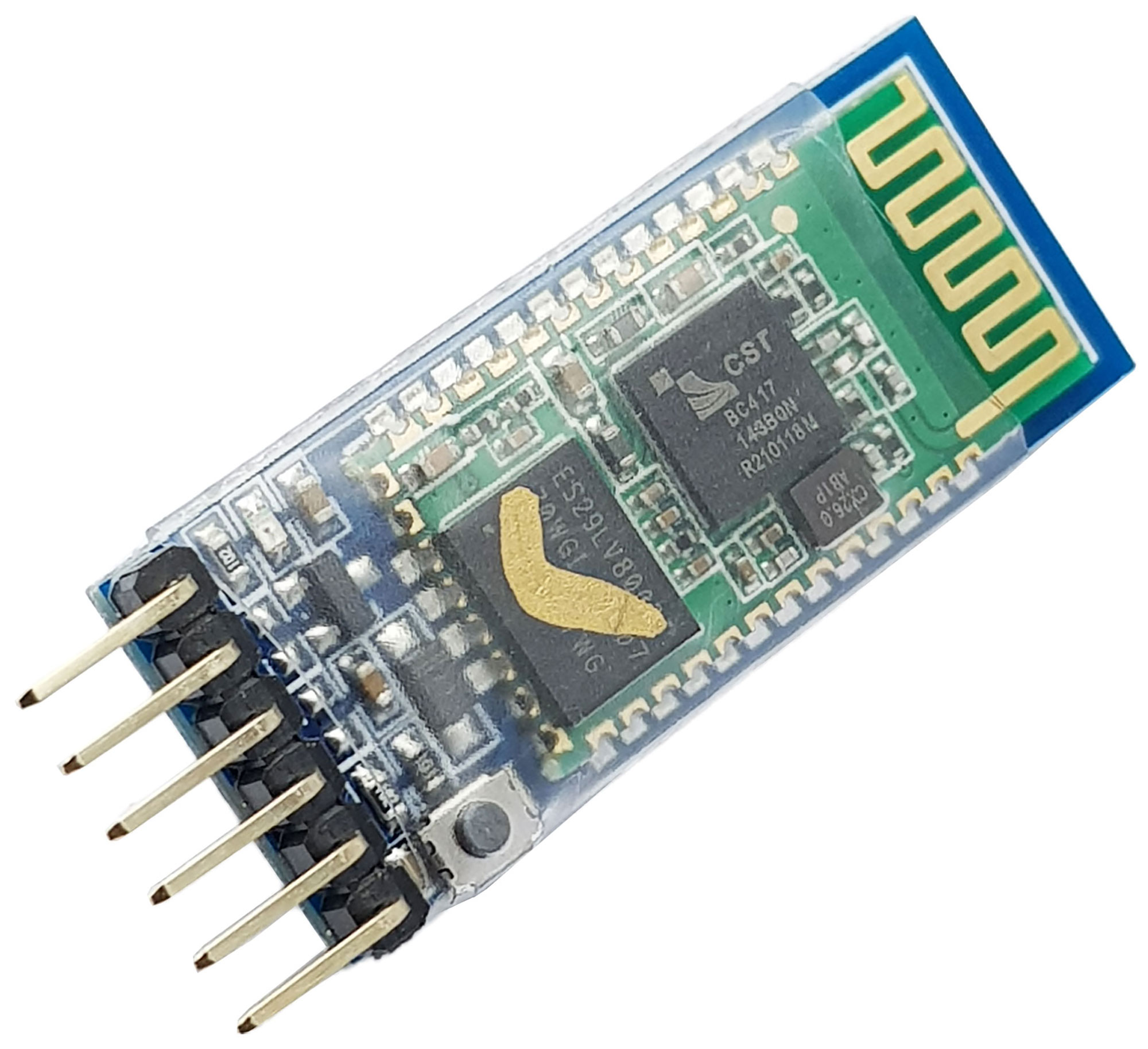

HC-05 là module Bluetooth 2.0 SPP truyền dữ liệu như cổng Serial không dây giữa Arduino và điện thoại Android, máy tính hoặc HC-05 khác. Đặt được làm master hoặc slave bằng lệnh AT. Dùng điều khiển xe robot qua điện thoại, gửi dữ liệu cảm biến lên app.
| Thông số | Giá trị |
|---|---|
| Bluetooth | 2.0 + EDR, SPP |
| Điện áp | 3.6 – 6V (module có ổn áp), mức tín hiệu 3.3V |
| UART mặc định | 9600 baud, 8N1 |
| Mật khẩu ghép đôi | 1234 hoặc 0000 |
| Chế độ | Master / Slave (lệnh AT) |
| Khoảng cách | ~10 m |
| Chân | Chức năng |
|---|---|
| EN (KEY) | Kéo HIGH khi cấp nguồn để vào chế độ lệnh AT (38400 baud) |
| VCC / GND | Nguồn 5V |
| TXD / RXD | UART |
| STATE | Báo đã kết nối |
Điện thoại Android: ghép đôi Bluetooth với module, mở app Serial Bluetooth Terminal, kết nối rồi gửi 1 hoặc 0.
| Module | VCC | GND | TXD | RXD |
|---|---|---|---|---|
| Arduino Uno | 5V | GND | D10 | D11 (qua trở 1kΩ) |
Lưu ý: Chân RXD của module chạy 3.3V: nối từ D11 qua điện trở 1kΩ (cầu chia 1k/2k càng tốt).
Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.
| Module | VCC | GND | TXD | RXD |
|---|---|---|---|---|
| ESP32 | 5V (VIN) | GND | GPIO16 | GPIO17 |
Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.
