Module thu phát RF SPI LORA RA-02 SX1278 433MHZ

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
140.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

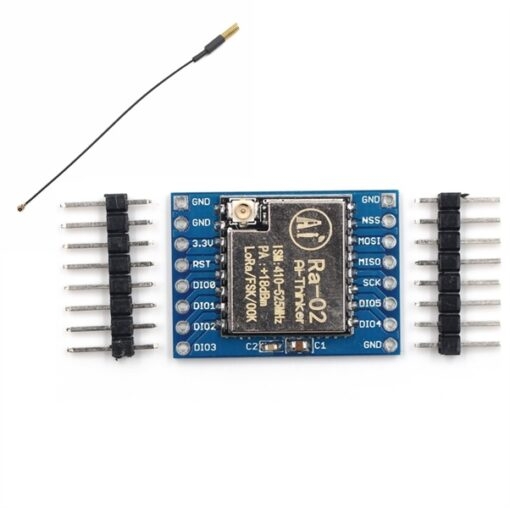

Module thu phát LoRa SX1278 433MHz Ra-02 (SPI, Ai-Thinker)

Module Ra-02 (Ai-Thinker) dùng chip SX1278 chuẩn LoRa: truyền xa, tiêu thụ thấp, giao tiếp SPI, có đầu IPEX gắn anten. Dùng với thư viện LoRa trên Arduino/ESP32 để làm mạng cảm biến, LoRa gateway, điều khiển từ xa vài km.

Thông số kỹ thuật

Thông sốGiá trị
ChipSX1278
Tần số410 – 525 MHz (dùng 433 MHz)
Công suấtTới +18 dBm
Độ nhạy-141 dBm
Điện áp1.8 – 3.7V (khuyên 3.3V)
Giao tiếpSPI
AntenĐầu IPEX
Khoảng cáchTới ~10 km điều kiện lý tưởng (thực tế đô thị ~1 – 2 km)

Sơ đồ chân

ChânChức năng
3.3V / GNDNguồn 3.3V
NSSChọn chip SPI
SCK, MOSI, MISOSPI
RSTReset
DIO0Ngắt báo nhận/gửi xong

Cài đặt thư viện / phần mềm

Cài thư viện LoRa (Sandeep Mistry).

Code mẫu 1: Arduino Uno gửi / nhận gói LoRa

Cần 2 module + 2 board, gắn anten 433MHz cho cả hai.

Ra-023.3VGNDNSSSCKMOSIMISORSTDIO0
Arduino Uno3.3VGNDD10D13D11D12D9D2

Lưu ý: Ra-02 không chịu 5V: với Uno phải dùng mạch chuyển mức cho NSS, SCK, MOSI, RST (hoặc dùng ESP32/Arduino 3.3V).

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ra02_lora_uno.ino
// LoRa Ra-02 SX1278 433MHz (SPI) - Arduino Uno, Serial 9600 baud
// Nạp cho 2 board: mỗi board gửi gói tin mỗi 3 giây và in gói nhận được kèm RSSI
// Thư viện: LoRa (Sandeep Mistry)
#include <SPI.h>
#include <LoRa.h>

unsigned long dem = 0, tGui = 0;

void setup() {
  Serial.begin(9600);
  LoRa.setPins(10, 9, 2);     // NSS, RESET, DIO0
  if (!LoRa.begin(433E6)) {
    Serial.println("Khong khoi dong duoc Ra-02, kiem tra day SPI va nguon 3.3V!");
    while (1) delay(1000);
  }
  Serial.println("LoRa Ra-02 - MShop");
}

void loop() {
  if (millis() - tGui > 3000) {
    tGui = millis();
    LoRa.beginPacket();
    LoRa.print("MShop #");
    LoRa.print(++dem);
    LoRa.endPacket();
    Serial.print("Da gui #");
    Serial.println(dem);
  }
  int n = LoRa.parsePacket();
  if (n) {
    Serial.print("Nhan: ");
    while (LoRa.available()) Serial.print((char)LoRa.read());
    Serial.print("  RSSI ");
    Serial.println(LoRa.packetRssi());
  }
}

Code mẫu 2: ESP32 gửi / nhận gói LoRa

Ra-023.3VGNDNSSSCKMOSIMISORSTDIO0
ESP323.3VGNDGPIO5GPIO18GPIO23GPIO19GPIO14GPIO2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ra02_lora_esp32.ino
// LoRa Ra-02 SX1278 433MHz (SPI) - ESP32, Serial 115200 baud
// Nạp cho 2 board: mỗi board gửi gói tin mỗi 3 giây và in gói nhận được kèm RSSI
// Thư viện: LoRa (Sandeep Mistry)
#include <SPI.h>
#include <LoRa.h>

unsigned long dem = 0, tGui = 0;

void setup() {
  Serial.begin(115200);
  LoRa.setPins(5, 14, 2);     // NSS, RESET, DIO0
  if (!LoRa.begin(433E6)) {
    Serial.println("Khong khoi dong duoc Ra-02, kiem tra day SPI va nguon 3.3V!");
    while (1) delay(1000);
  }
  Serial.println("LoRa Ra-02 - MShop");
}

void loop() {
  if (millis() - tGui > 3000) {
    tGui = millis();
    LoRa.beginPacket();
    LoRa.print("MShop #");
    LoRa.print(++dem);
    LoRa.endPacket();
    Serial.print("Da gui #");
    Serial.println(dem);
  }
  int n = LoRa.parsePacket();
  if (n) {
    Serial.print("Nhan: ");
    while (LoRa.available()) Serial.print((char)LoRa.read());
    Serial.print("  RSSI ");
    Serial.println(LoRa.packetRssi());
  }
}

Mẹo khi sử dụng

  • Không phát khi chưa gắn anten.
  • Hai bên phải cùng tần số, spreading factor, bandwidth (mặc định thư viện là giống nhau).
