Module transceiver CAN bus TJA1050 (5V)

Module TJA1050 (NXP) là bộ thu phát CAN tốc độ cao thế hệ 3 sau PCA82C250/251, phát xạ điện từ thấp, hỗ trợ tới 110 node trên bus. Nối với bộ điều khiển CAN của ESP32 (TWAI), STM32 hoặc MCP2515 để làm mạng CAN, đọc dữ liệu xe.

Thông số kỹ thuật

Thông sốGiá trị
ICTJA1050
Điện áp4.75 – 5.25V
Tốc độTới 1 Mbps
Số nodeTới 110

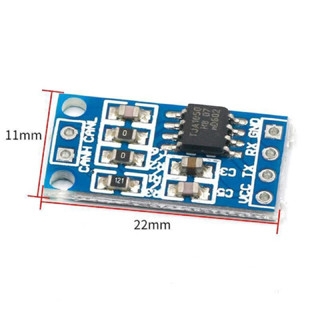

Kích thước / khối lượng22 × 11.5 × 3.3 mm / ~1 g

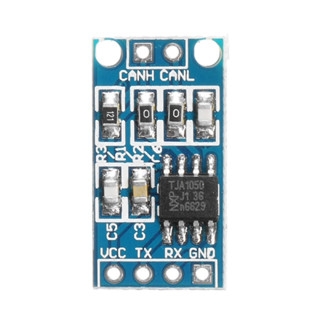

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 5V
TXNối TX CAN của vi điều khiển
RXNối RX CAN
CANH / CANLĐường dây CAN

Code mẫu: ESP32 gửi / nhận khung CAN 500kbps (TWAI)

Cần 2 node. Arduino Uno không có bộ điều khiển CAN nên dùng ESP32.

ModuleVCCGNDTXRXCANH / CANL
ESP325V (VIN)GNDGPIO5GPIO4 (qua cầu chia áp)Sang node kia

Lưu ý: TJA1050 chạy 5V nên chân RX ra 5V: nối qua cầu chia 1kΩ/2kΩ vào GPIO4.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · can_twai_esp32.ino
// CAN bus với bộ điều khiển TWAI có sẵn trong ESP32 + module transceiver - 500 kbps
// Nạp cho 2 board: mỗi board gửi khung ID 0x123 mỗi giây và in khung nhận được
#include "driver/twai.h"

#define CAN_TX GPIO_NUM_5
#define CAN_RX GPIO_NUM_4

void setup() {
  Serial.begin(115200);
  twai_general_config_t g = TWAI_GENERAL_CONFIG_DEFAULT(CAN_TX, CAN_RX, TWAI_MODE_NORMAL);
  twai_timing_config_t t = TWAI_TIMING_CONFIG_500KBITS();
  twai_filter_config_t f = TWAI_FILTER_CONFIG_ACCEPT_ALL();
  if (twai_driver_install(&g, &t, &f) != ESP_OK || twai_start() != ESP_OK) {
    Serial.println("Khoi dong CAN that bai!");
    while (1) delay(1000);
  }
  Serial.println("CAN bus - MShop");
}

void loop() {
  static unsigned long tGui = 0;
  static uint8_t dem = 0;
  if (millis() - tGui > 1000) {
    tGui = millis();
    twai_message_t m = {};
    m.identifier = 0x123;
    m.data_length_code = 2;
    m.data[0] = 0xAB;
    m.data[1] = dem++;
    esp_err_t r = twai_transmit(&m, pdMS_TO_TICKS(100));
    Serial.println(r == ESP_OK ? "Da gui khung 0x123" : "Gui loi (chua co node khac xac nhan?)");
  }
  twai_message_t rx;
  if (twai_receive(&rx, pdMS_TO_TICKS(10)) == ESP_OK) {
    Serial.printf("Nhan ID 0x%03lX, %d byte:", (unsigned long)rx.identifier, rx.data_length_code);
    for (int i = 0; i < rx.data_length_code; i++) Serial.printf(" %02X", rx.data[i]);
    Serial.println();
  }
}

Mẹo khi sử dụng

  • Bus CAN cần điện trở 120Ω ở 2 đầu dây.
  • Với ESP32 có thể dùng module SN65HVD230 3.3V để khỏi chia áp.
