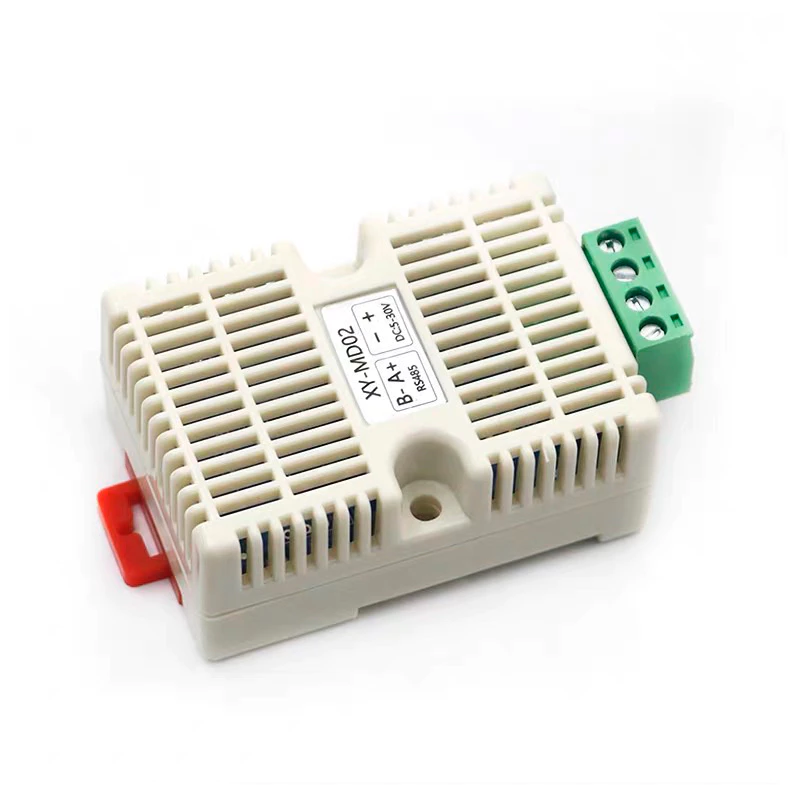

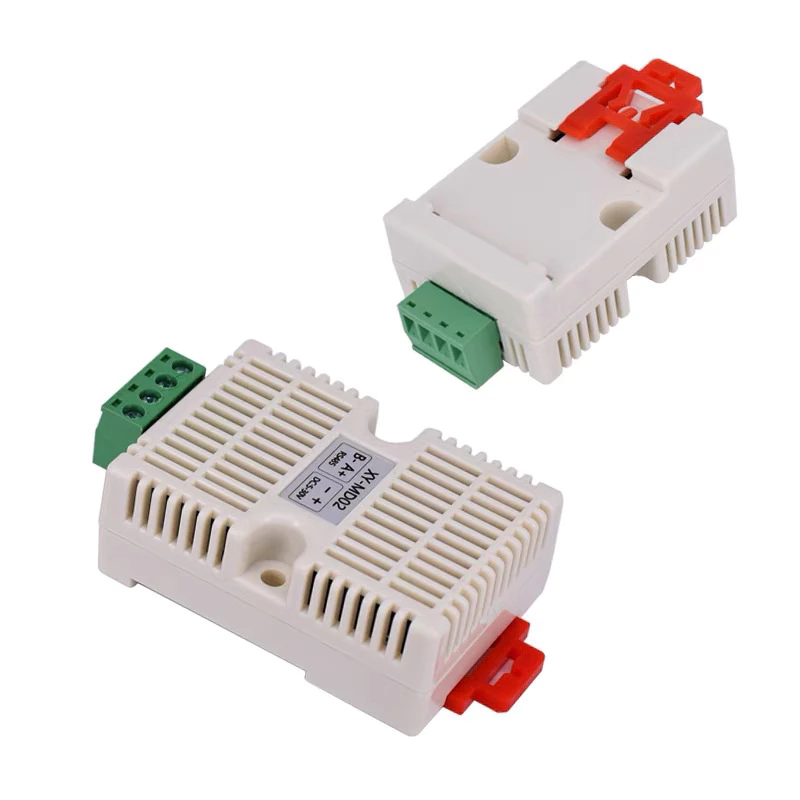

SHT20 Mạch Cảm Biến Nhiệt Độ, Độ Ẩm RS485 Modbus RTU

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
170.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Mạch cảm biến nhiệt độ, độ ẩm SHT20 giao tiếp RS485 Modbus RTU

Cảm biến SHT20 đo nhiệt độ – độ ẩm chính xác, xuất dữ liệu qua RS485 chuẩn Modbus RTU nên truyền được xa hàng trăm mét, nhiều cảm biến chung 1 đường dây (mỗi con 1 địa chỉ), kết nối thẳng với PLC, HMI, bộ thu thập dữ liệu công nghiệp. Hỗ trợ đổi địa chỉ, tốc độ baud, hiệu chỉnh offset bằng lệnh Modbus hoặc lệnh ký tự.

Thông số kỹ thuật

Thông sốGiá trị
Cảm biếnSHT20
Giao tiếpRS485, Modbus RTU (hàm 0x03, 0x04, 0x06, 0x10)
Mặc địnhĐịa chỉ 1, 9600 baud, 8N1
Thanh ghi input0x0001 nhiệt độ (int16, /10), 0x0002 độ ẩm (/10)
Thanh ghi holding0x0101 địa chỉ (1 – 247), 0x0102 baud (0: 9600, 1: 14400, 2: 19200), 0x0103 / 0x0104 hiệu chỉnh nhiệt độ / độ ẩm
Lệnh ký tự (bản thường)READ, AUTO, STOP, BR:xxxx, TC:xx.x, HC:xx.x, HZ:x, PARAM

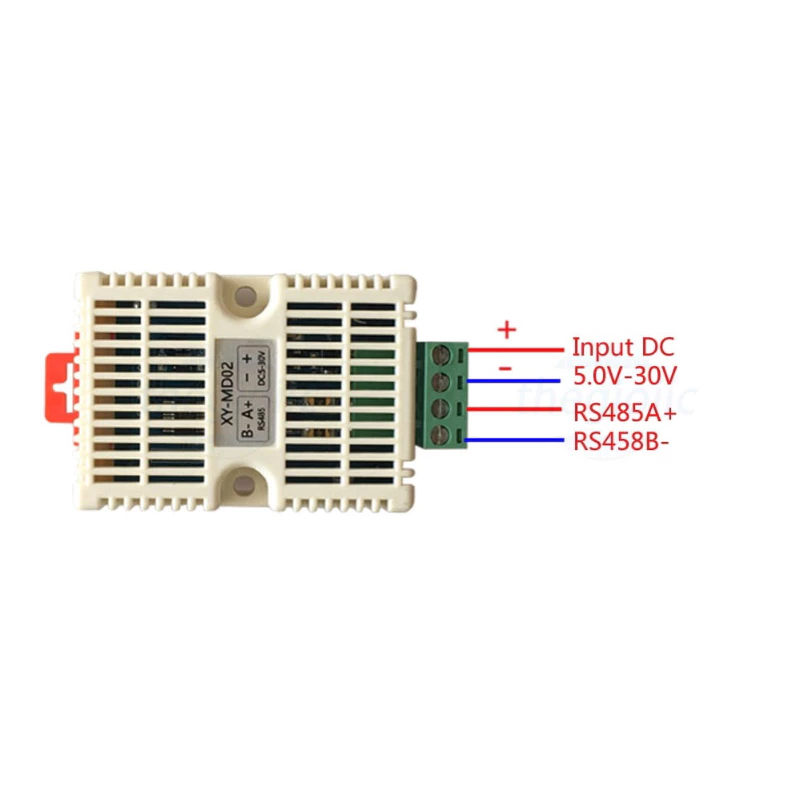

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn (xem nhãn trên board)
A (A+)Dây RS485 A
B (B-)Dây RS485 B

Code mẫu 1: Arduino Uno đọc nhiệt độ, độ ẩm qua Modbus

Cần thêm module TTL – RS485 (MAX485): nối A–A, B–B giữa cảm biến và MAX485, chập DE với RE rồi nối vào chân điều khiển. Module RS485 loại tự động đổi chiều thì bỏ trống chân DE/RE.

Kết nốiSHT20 A / BMAX485 ROMAX485 DIMAX485 DE + RE
Arduino UnoA / B của MAX485D10D11D8
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · sht20_rs485_uno.ino
// SHT20 RS485 Modbus RTU đọc nhiệt độ, độ ẩm - Arduino Uno, Serial Monitor 9600 baud
// Dùng kèm module TTL-RS485 (MAX485). Lệnh: 01 04 00 01 00 02 (đọc 2 thanh ghi input từ 0x0001)
#include <SoftwareSerial.h>
SoftwareSerial RS485(10, 11);   // RO -> D10, DI -> D11
#define DE_RE_PIN 8

uint16_t crc16(const uint8_t* d, uint8_t n) {
  uint16_t crc = 0xFFFF;
  for (uint8_t i = 0; i < n; i++) {
    crc ^= d[i];
    for (uint8_t j = 0; j < 8; j++) crc = (crc & 1) ? (crc >> 1) ^ 0xA001 : crc >> 1;
  }
  return crc;
}

void setup() {
  Serial.begin(9600);
  RS485.begin(9600);
  pinMode(DE_RE_PIN, OUTPUT);
  digitalWrite(DE_RE_PIN, LOW);       // Mặc định ở chế độ nhận
  Serial.println("SHT20 RS485 - MShop");
}

void loop() {
  uint8_t req[8] = {0x01, 0x04, 0x00, 0x01, 0x00, 0x02, 0, 0};
  uint16_t c = crc16(req, 6);
  req[6] = c & 0xFF;                  // CRC byte thấp trước
  req[7] = c >> 8;

  while (RS485.available()) RS485.read();
  digitalWrite(DE_RE_PIN, HIGH);      // Chuyển sang phát
  RS485.write(req, 8);
  RS485.flush();
  digitalWrite(DE_RE_PIN, LOW);       // Về chế độ nhận

  uint8_t res[9];
  uint8_t n = 0;
  unsigned long t0 = millis();
  while (n < 9 && millis() - t0 < 500) {
    if (RS485.available()) res[n++] = RS485.read();
  }

  if (n == 9 && res[0] == 0x01 && res[1] == 0x04 && crc16(res, 7) == (res[7] | (res[8] << 8))) {
    int16_t t = (res[3] << 8) | res[4];
    uint16_t h = (res[5] << 8) | res[6];
    Serial.print("Nhiet do: ");
    Serial.print(t / 10.0, 1);
    Serial.print(" *C  |  Do am: ");
    Serial.print(h / 10.0, 1);
    Serial.println(" %");
  } else {
    Serial.print("Khong co phan hoi (nhan ");
    Serial.print(n);
    Serial.println(" byte): kiem tra A/B, nguon, dia chi 1, toc do 9600");
  }
  delay(1000);
}

Code mẫu 2: ESP32 đọc nhiệt độ, độ ẩm qua Modbus

Kết nốiSHT20 A / BMAX485 ROMAX485 DIMAX485 DE + RE
ESP32A / B của MAX485GPIO16GPIO17GPIO4

Lưu ý: Module MAX485 cấp 5V thì chân RO ra 5V: nối RO → 1kΩ → GPIO16 hoặc dùng module RS485 chạy 3.3V.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · sht20_rs485_esp32.ino
// SHT20 RS485 Modbus RTU đọc nhiệt độ, độ ẩm - ESP32, Serial Monitor 115200 baud
// Dùng kèm module TTL-RS485 (MAX485). Lệnh: 01 04 00 01 00 02 (đọc 2 thanh ghi input từ 0x0001)
#define RS485 Serial2               // RO -> GPIO16 (RX2), DI -> GPIO17 (TX2)
#define DE_RE_PIN 4

uint16_t crc16(const uint8_t* d, uint8_t n) {
  uint16_t crc = 0xFFFF;
  for (uint8_t i = 0; i < n; i++) {
    crc ^= d[i];
    for (uint8_t j = 0; j < 8; j++) crc = (crc & 1) ? (crc >> 1) ^ 0xA001 : crc >> 1;
  }
  return crc;
}

void setup() {
  Serial.begin(115200);
  RS485.begin(9600, SERIAL_8N1, 16, 17);
  pinMode(DE_RE_PIN, OUTPUT);
  digitalWrite(DE_RE_PIN, LOW);       // Mặc định ở chế độ nhận
  Serial.println("SHT20 RS485 - MShop");
}

void loop() {
  uint8_t req[8] = {0x01, 0x04, 0x00, 0x01, 0x00, 0x02, 0, 0};
  uint16_t c = crc16(req, 6);
  req[6] = c & 0xFF;                  // CRC byte thấp trước
  req[7] = c >> 8;

  while (RS485.available()) RS485.read();
  digitalWrite(DE_RE_PIN, HIGH);      // Chuyển sang phát
  RS485.write(req, 8);
  RS485.flush();
  digitalWrite(DE_RE_PIN, LOW);       // Về chế độ nhận

  uint8_t res[9];
  uint8_t n = 0;
  unsigned long t0 = millis();
  while (n < 9 && millis() - t0 < 500) {
    if (RS485.available()) res[n++] = RS485.read();
  }

  if (n == 9 && res[0] == 0x01 && res[1] == 0x04 && crc16(res, 7) == (res[7] | (res[8] << 8))) {
    int16_t t = (res[3] << 8) | res[4];
    uint16_t h = (res[5] << 8) | res[6];
    Serial.print("Nhiet do: ");
    Serial.print(t / 10.0, 1);
    Serial.print(" *C  |  Do am: ");
    Serial.print(h / 10.0, 1);
    Serial.println(" %");
  } else {
    Serial.print("Khong co phan hoi (nhan ");
    Serial.print(n);
    Serial.println(" byte): kiem tra A/B, nguon, dia chi 1, toc do 9600");
  }
  delay(1000);
}

Mẹo khi sử dụng

  • Dây A/B nên dùng cáp xoắn đôi; đường dài trên 50 m mắc điện trở 120Ω ở 2 đầu dây.
  • Không đọc được: thử đảo dây A và B, kiểm tra đúng địa chỉ (mặc định 1) và tốc độ 9600.
