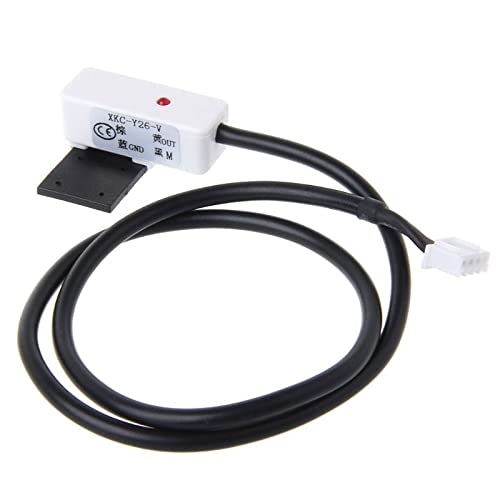

XKC-Y26-V Cảm Biến Mực Chất Lỏng Không Tiếp Xúc

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
160.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Cảm biến mực chất lỏng không tiếp xúc XKC-Y26-V (5 – 12V)

Cảm biến XKC-Y26-V phát hiện chất lỏng xuyên qua thành bình nhựa, thủy tinh (dày tới 20mm) bằng cảm ứng điện dung, không cần khoan lỗ, không tiếp xúc nước. Dùng báo mực nước bồn, máy pha cà phê, bình nước máy lọc, bể cá, bình hóa chất.

Thông số kỹ thuật

Thông sốGiá trị
ModelXKC-Y26-V
Điện áp5 – 12V DC
Dòng~5 mA (tối đa 200 mA tải ngõ ra)
Thành bìnhPhi kim loại, dày 0 – 20 mm
Ngõ raMức cao hoặc thấp khi có nước (chọn bằng dây MODE)
Nhiệt độ-20°C – 100°C
Kích thước42 × 34 × 11 mm

Sơ đồ chân

ChânChức năng
NâuVCC 5 – 12V
Xanh dươngGND
VàngOUT (cần điện trở 10kΩ xuống GND)
ĐenMODE: nối VCC = có nước ra HIGH; nối GND = có nước ra LOW

Code mẫu 1: Arduino Uno phát hiện và đếm sự kiện

Nối dây đen (MODE) vào VCC và điện trở 10kΩ từ dây vàng xuống GND. Dán cảm biến lên thành bình ở mức cần báo.

ModuleVCCGNDOUT (vàng)
Arduino Uno5VGNDD2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · xkc_y26_level_uno.ino
// XKC-Y26 muc nuoc - Arduino Uno, xem ket qua o Serial Monitor 9600 baud
#define SENSOR_PIN 2
#define LED_PIN LED_BUILTIN
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(9600);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("XKC-Y26 muc nuoc - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Co nuoc!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Khong co nuoc");
    }
  }
  delay(20);
}

Code mẫu 2: ESP32 phát hiện sự kiện

ModuleVCCGNDOUT (vàng)
ESP323.3VGNDGPIO27

Lưu ý: Cấp cảm biến 5V thì ngõ ra lên 5V: nối dây vàng qua cầu chia 10kΩ/20kΩ vào GPIO27.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · xkc_y26_level_esp32.ino
// XKC-Y26 muc nuoc - ESP32, xem ket qua o Serial Monitor 115200 baud
#define SENSOR_PIN 27
#define LED_PIN 2
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("XKC-Y26 muc nuoc - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Co nuoc!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Khong co nuoc");
    }
  }
  delay(20);
}

Mẹo khi sử dụng

  • Dán sát thành bình, không để bọt khí hay khe hở giữa cảm biến và thành.
  • Không dùng cho bình kim loại.
